Обзор MikroTik LHG LTE kit: как я проводил скоростной интернет в частный дом

Написать эту статью я решил вскоре после переезда в деревню. С интернетом там, прямо скажем, беда. Ограниченный выбор провайдеров и тарифов, катастрофически низкая скорость, плюс высокая цена за интернет. Да, жизнь за городом — это не только чистый воздух и отсутствие «пробок». Скажу сразу — проблему я решил, в доме теперь стабильный скоростной интернет, не бьющий по семейному бюджету. А потом подумал, что мой опыт пригодится и другим людям.

Прочитайте статью, если вам нужен быстрый и недорогой интернет в деревне, коттеджном посёлке или на даче. Информация пригодится и жителям городского частного сектора. Организовать в доме доступ в интернет вы сможете даже, если не разбираетесь в сетевых технологиях.

Предыстория

Я работаю на удалёнке сетевым администратором, настраиваю и поддерживаю у клиентов исключительно оборудование Mikrotik. За полтора года освоил и влюбился почти во всё, что делает эта фирма. Оно и не удивительно — при всём разнообразии «железяк», на всех установлено одно ПО — RouterOS.

Админы поймут, какое это счастье, когда настройка сетевого оборудования выполняется по одним и тем же схемам и принципам, и не важно, простенький это Wi-Fi-маршрутизатор hAP mini за 1350 рублей или монструозный оптический маршрутизатор CCR1072-1G-8S+ стоимостью под 200 тысяч (цены указаны на момент написания статьи).

Но так уж получилось, что работал я либо с простыми маршрутизаторами, либо с Wi-Fi на борту, а устройства для работы в сетях сотовой связи для меня оставались неизученными. И вот тут-то мне вспомнилась линейка LTE-оборудования Mikrotik. Ниже я поведаю свой опыт знакомства с ней.

Выбор сельского провайдера

Когда выбираешь деревенский дом, как-то не задумываешься о наличии нормального интернета. Думаешь, что если есть сотовая связь, то будет и интернет.

Я, как сетевой администратор, прошедший путь от эникейщика, понимаю, что суперскоростной интернет мне для периодической работы из дома не нужен. Главное — подцепиться по удалённому доступу к оборудованию, а для этого хватит и нескольких Мбит/с. Но скорость нужна будет для досуга: онлайн-игр и просмотра фильмов-сериалов в хорошем качестве, например. Поэтому нужно искать провайдера, который предоставит приемлемую скорость.

Первым делом я узнал, есть ли в моей деревне проводной интернет. К немалому удивлению оказалось, что есть — ADSL от «Ростелекома». Даже не стал узнавать его стоимость, зная все «прелести» этого способа.
Раз проводной интернет не светит, перешёл к изучению тарифов всех операторов сотовой связи в моём регионе.

Расклад получился следующий:

• Tele2 вообще не имел безлимитного тарифа для модемов.
• «Билайн» давал безлимит за 650 рублей/месяц, но только ночью с 1:00 до 8:00.
• МТС — 700 рублей/месяц за безлимитный интернет, но только на скорости 4 Мбит/с, что ещё меньше, чем на ADSL от «Ростелекома».
• Yota на тот момент предлагала безлимитный интернет без искусственного ограничения скорости за 1000 рублей/месяц.
• «Мегафон» выкатил (за пару месяцев до написания статьи) совершенно потрясающий тариф под названием «Твой безлимит на 12 месяцев» за 6900 рублей в год, что в пересчете на помесячную трату составило 575 рублей. И никаких ограничений по скорости и объёму (так было заявлено)!

Итак, победителем оказался «Мегафон».

Источник сигнала — на востоке

Поиск сильного и устойчивого сигнала оператора прост, как всё гениальное — подходим с телефоном к каждому окну на втором этаже дома и замеряем скорость интернета программой Speedtest. Таким нехитрым способом выяснил, что лучше всего сигнал принимается с восточной стороны.

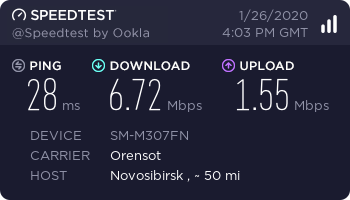

В середине дома на первом этаже

В середине дома на втором этаже

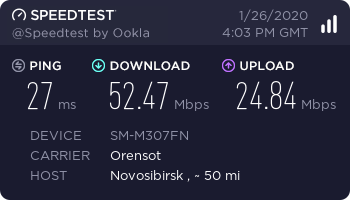

Лучший показатель — у восточного
окна на втором этаже

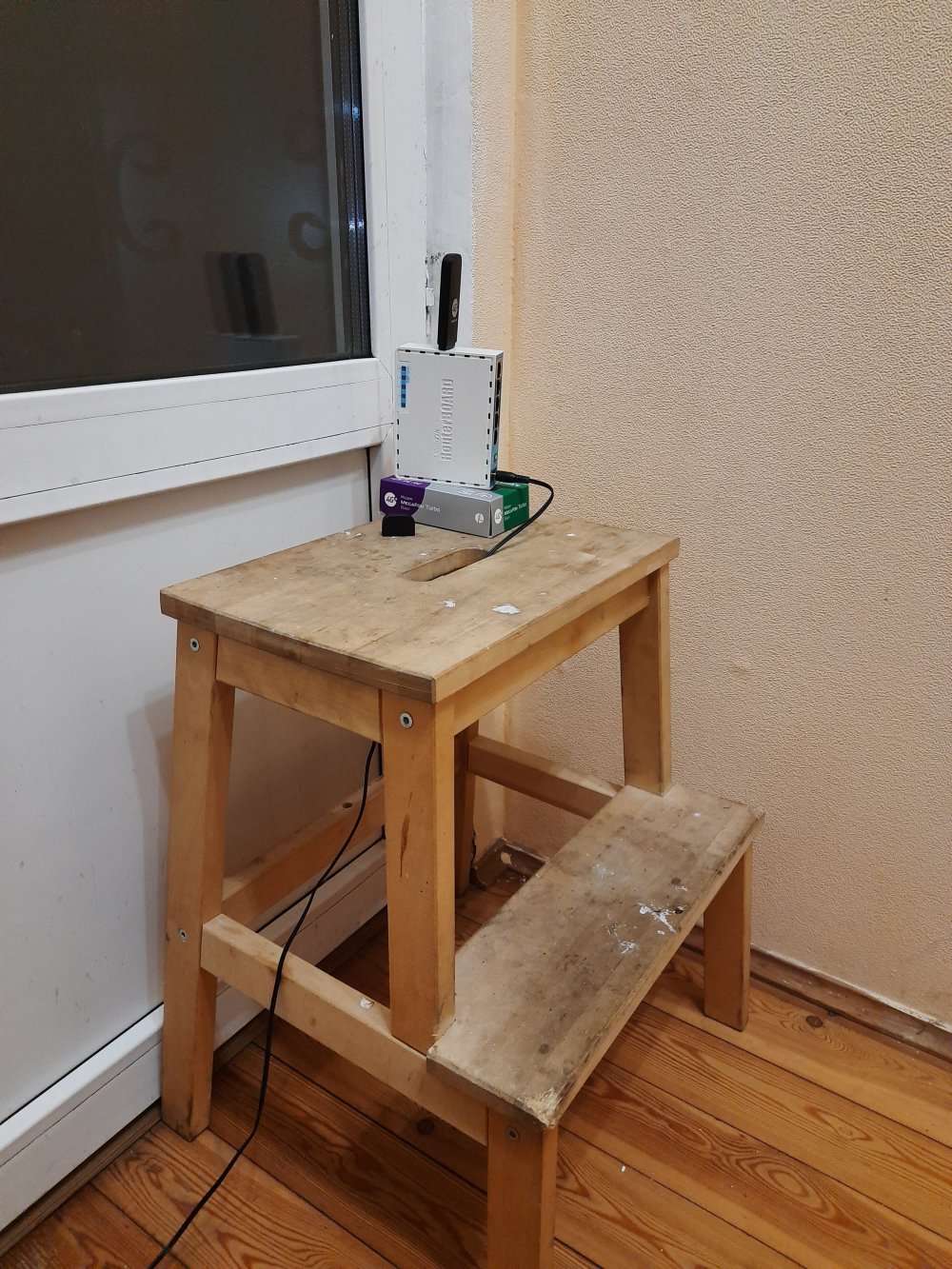

Дело за малым — купить модем и sim-карту для моего маршрутизатора hAP ac lite, который переехал из квартиры. Кстати, купил я его в своё время по двум причинам. Первая — это Mikrotik, а я фанат их продуктов. Вторая — он умеет работать на 5 ГГц. В многоквартирном доме это сильно помогает, т.к. большое количество Wi-Fi точек на частоте 2.4 ГГц мешают друг другу.

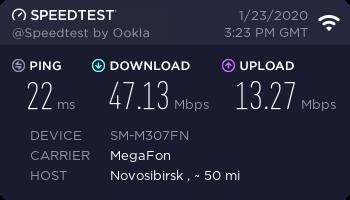

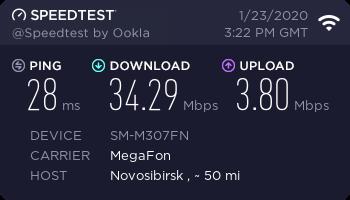

Покупка USB-модема и его тестирование

Wi-Fi 2.4 ГГц

Wi-Fi 5 ГГц

Витая пара

Приём оказался не таким плохим, как я предполагал, учитывая расстояние до базовой станции 6 км. К тому же, в большинстве когда-то прочитанных мною статей про интернет вдали от цивилизации, говорится о скоростях около 10-15 Мбит/с. И это уже после мероприятий по улучшению качества сигнала. С отправкой всё обстояло откровенно плохо, особенно по Wi-Fi 2.4 ГГц.

Думаю, тут человек, далекий от IT, порадовался бы достигнутому и успокоился. Но, как говорится, «плох тот солдат, что не мечтает стать генералом». И я начал изыскания по увеличению скорости.

В поиске лучшей скорости

Разнесение Wi-Fi и LTE



На профильных форумах по Mikrotik’ам я часто встречал рекомендации соединять модем и маршрутизатор через качественный метровый удлинитель. Мол, разнесение источников радиосигналов LTE и Wi-Fi помогает увеличить скорость сети. Погуглил и нашёл несколько материалов, подтверждающих это мнение. Например, вот такую статью.

Очень кстати в закромах отыскался проверенный 1.5-метровый USB-удлинитель.

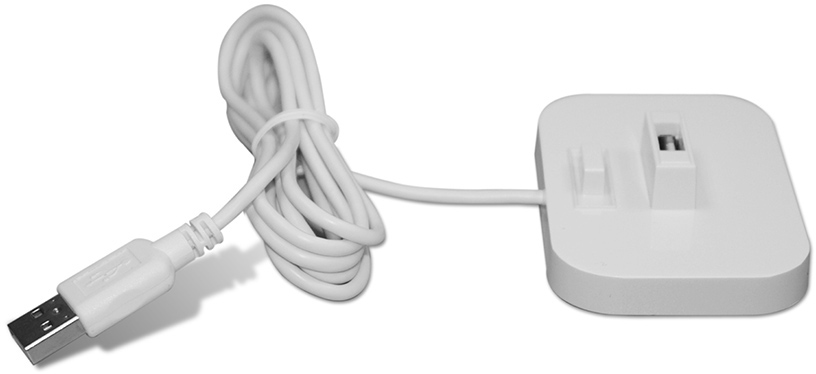

Использовал вот такую USB-станцию

Это не совсем удлинитель, скорее «постамент» для отдаления беспроводных USB-адаптеров от компьютера и другого принимающего оборудования. Данное устройство называется Tp-Link USB Cradle UC100, и очень жаль, что его уже сняли с производства. С помощью UC100 я разнёс модем и маршрутизатор.

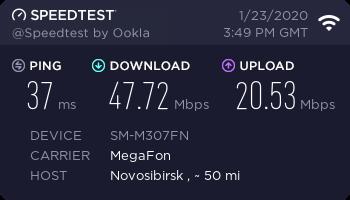

Включил и замерил скорость ещё раз.

Wi-Fi 2.4 ГГц

Wi-Fi 5 ГГц

Витая пара



Прирост скорости есть, но не такой большой, как хотелось бы. Заметьте, как поднялась скорость на отправку на 2.4 ГГц. Она подскочила практически в 2 раза. Идея о взаимных помехах между LTE и Wi-Fi 2.4 ГГц явно подтверждается.



Внешняя антенна для USB-модема

Я уже писал, что у USB-модема Huawei Е3372 есть разъёмы для внешней антенны. И всё бы хорошо, да только антенн для разъёма CRC9 в моей деревне днём с огнём не сыскать. Найти удалось только в ближайшем городе Бердске — РЭМО BAS-2338 HIGHWAY шла с нужными переходниками. Обошлась мне внешняя антенна в без малого 2500 рублей.

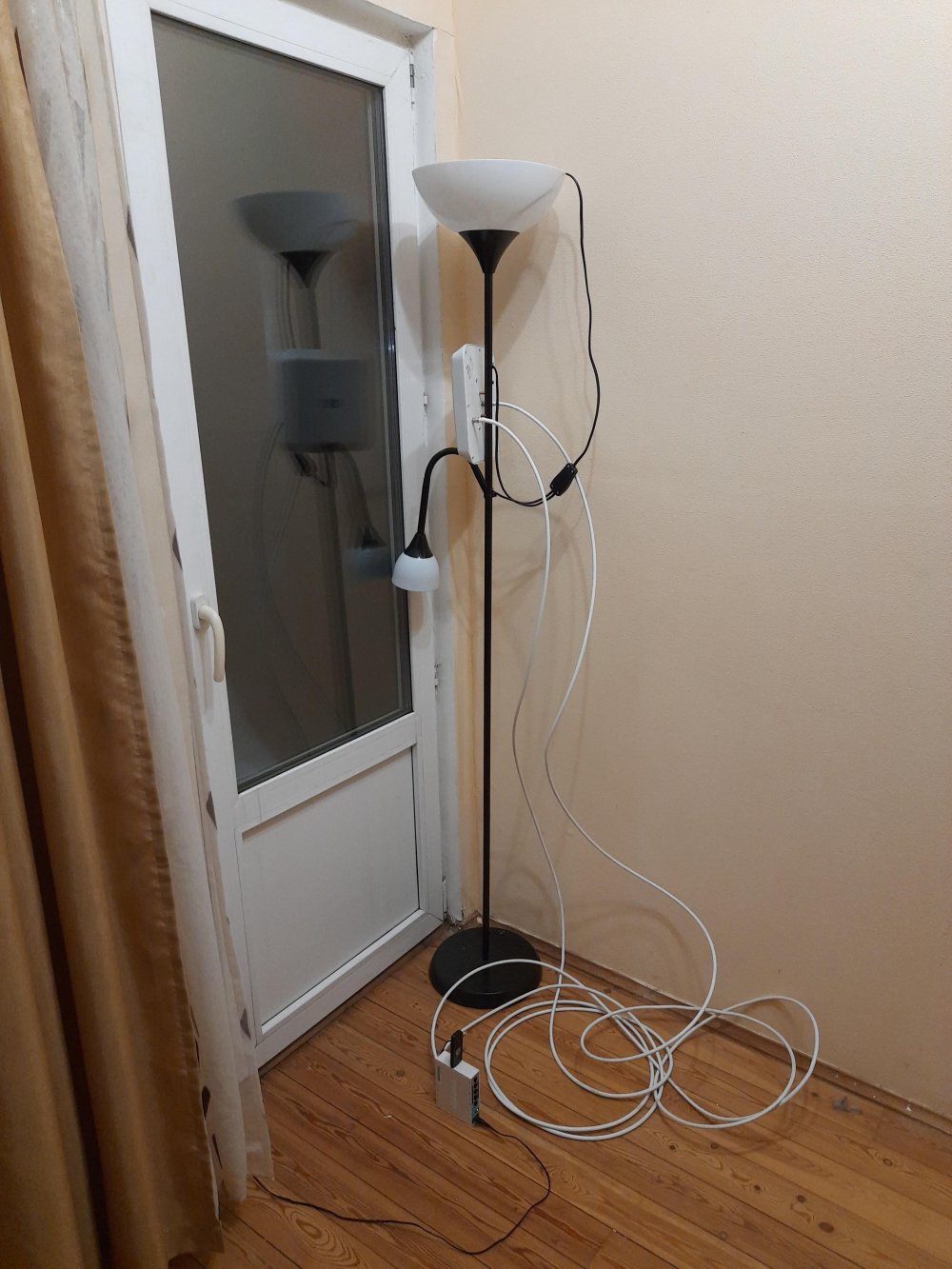

В комплекте с антенной также шёл добротный кронштейн для крепления к мачте, которой у меня не было. Зато был торшер одной очень известной шведской компании, на который я взгромоздил всё это дело. На удивление, конструкция оказалась устойчивой.

Кстати, точное местоположение базовой станции оператора для нацеливания на неё антенны РЭМО удалось узнать с помощью сайта НскТарелка.ру. Очень дельная статья, рекомендую!

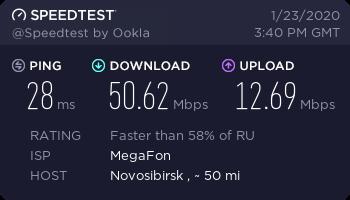

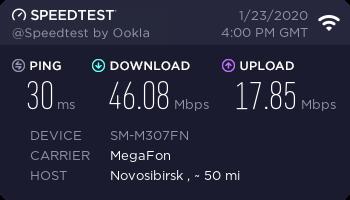

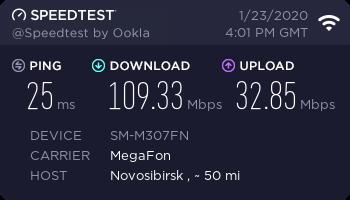

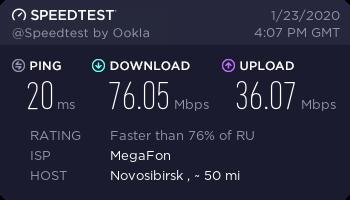

Запускаю скоростемер ещё раз. Результаты с внешней антенной, мягко говоря, меня озадачили.

Wi-Fi 2.4 ГГц

Wi-Fi 5 ГГц

Витая пара

Маршрутизатор MikroTik LHG LTE kit

MikroTik LHG LTE — к бою!

Маршрутизатор работает с картами формата Mini-Sim, и в этом решении инженеры Mikrotik дали маху. Дело в том, что нынче симки идут в виде «матрёшки». Самая мелкая Nano-Sim вставляется в переходник Micro-Sim, который в свою очередь вставляется в переходник Mini-Sim. Вся эта сборка упорно не лезла в слот для симки и норовила развалиться. Процесс занял у меня минут 10 и стоил жизни нескольким сотням нейронных клеток, но в итоге злосчастная симка оказалась в положенном ей месте.

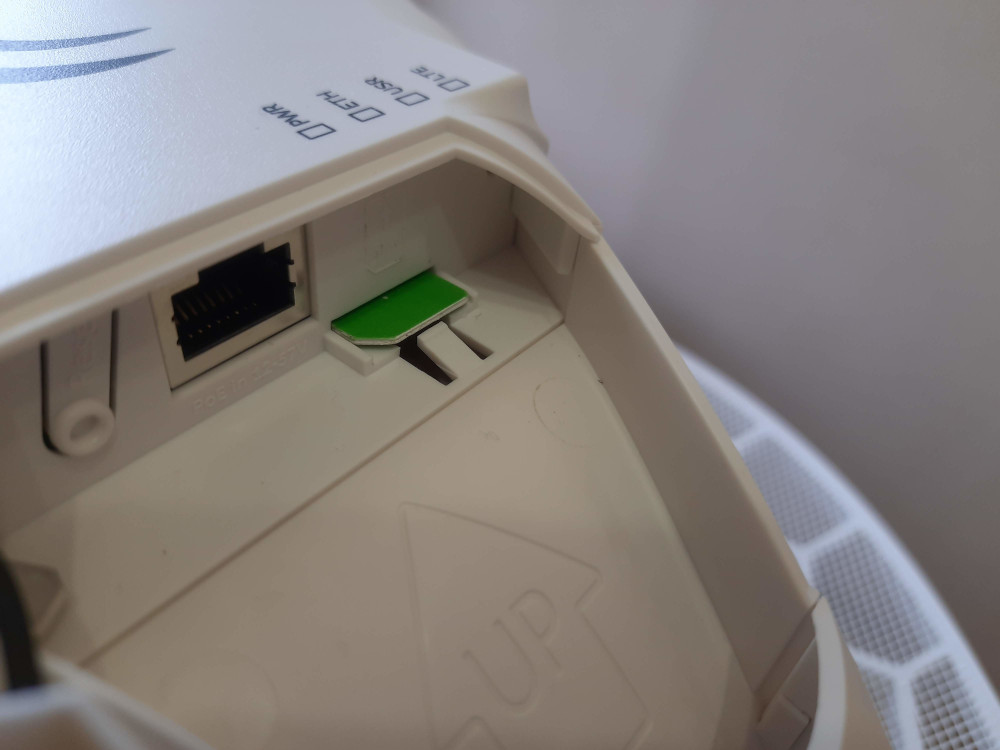

Sim установлена в слот



«Язычок», который фиксирует Sim-карту в слоте, очень тугой. Прижимать его пальцем и одновременно вставлять симку — то ещё удовольствие. Кстати, доставать её из слота ещё сложнее, я проверял.

Маршрутизатор готов к использованию, достаточно подать на него питание и настроить.



Подключение питания PoE

Тут есть интересный момент — у LHG LTE нет разъёма питания, зато он поддерживает PoE (Power Over Ethernet — питание по витой паре). Суть этой технологии в том, что для работы сетевого устройства требуется только один кабель — витая пара, по которой одновременно подаются сигнал и питание. Это очень удобно, когда нет возможности провести одновременно два кабеля (узкий кабельный канал) либо нужно по минимуму сверлить стены на объекте. Вот схема, показывающая, как это работает:

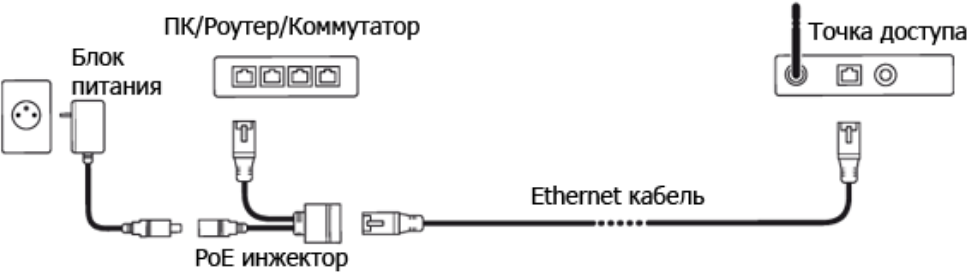

При использовании PoE нужен только один блок питания на все сетевые устройства

Но это ещё не все прелести оборудования Mikrotik — почти все сетевые устройства этой марки могут не только принимать PoE, но и раздавать его. Мой hAP ac lite — не исключение, поэтому входящий в комплект поставки LHG LTE PoE-инжектор не понадобился. Я просто соединил сетевым кабелем оба устройства. Естественно, пришлось поковыряться в настройках hAP ac lite, потому что интернет стал работать через другой порт, который «умеет в PoE», но это действие опциональное. Если не хотите копаться в настройках, используйте PoE-инжектор, чтобы связать LHG LTE с любым другим сетевым устройством, не имеющим PoE.

Итак, антенна РЭМО, её кабели и модем отправились в закрома до лучших времен. Думаю достать их летом — демонстрировать знакомым дачникам чудеса беспроводных технологий. Вместо них в моём доме крепко обосновалась спарка двух маршрутизаторов Mikrotik с труднопроизносимыми именами — LHG LTE kit и hAP ac lite. Вот как она выглядит.

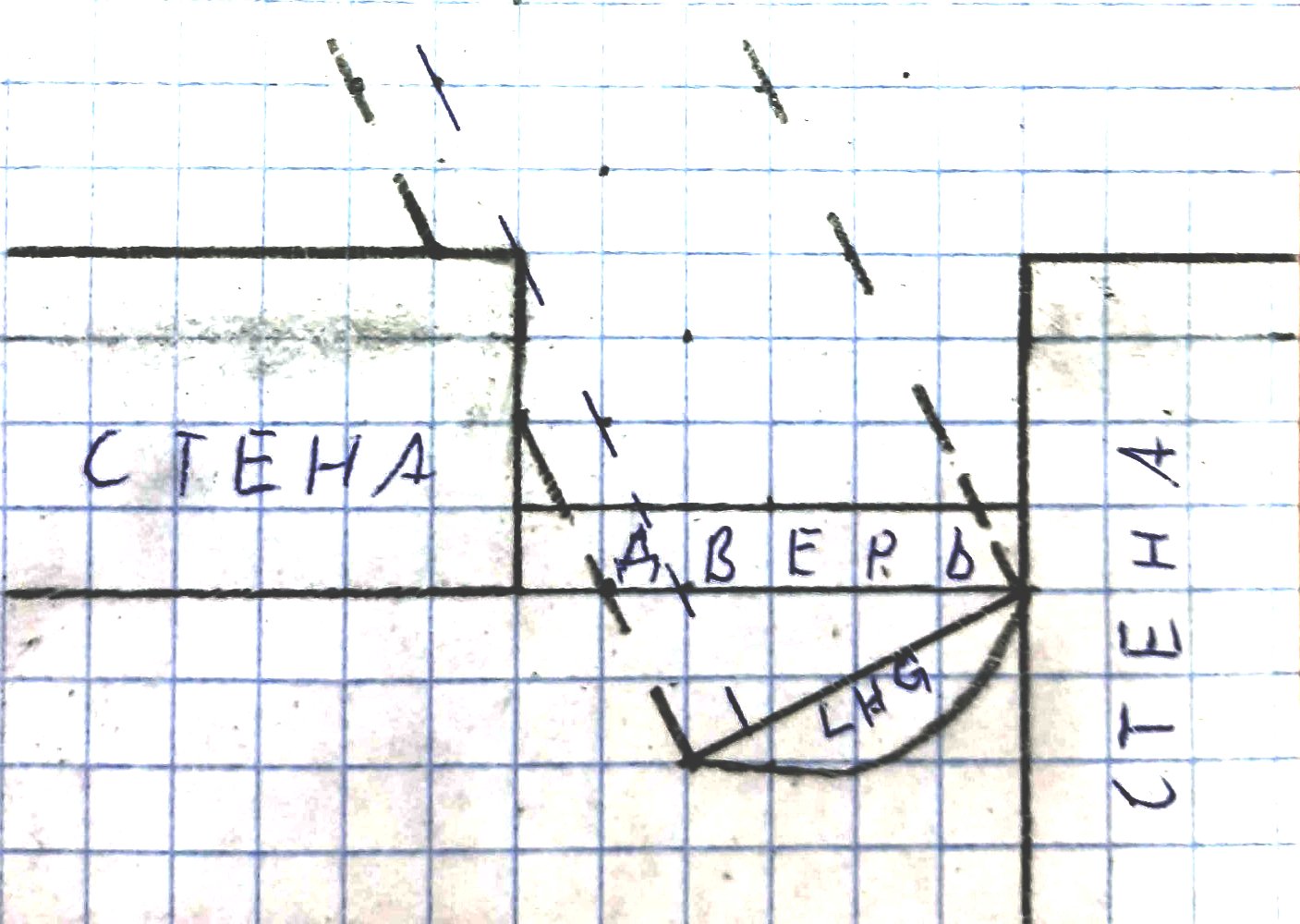

Но тут есть нюанс — при такой установке часть тарелки оказалась перекрыта балконной дверью и стеной дома.

Дверь и стена перекрывают часть антенны

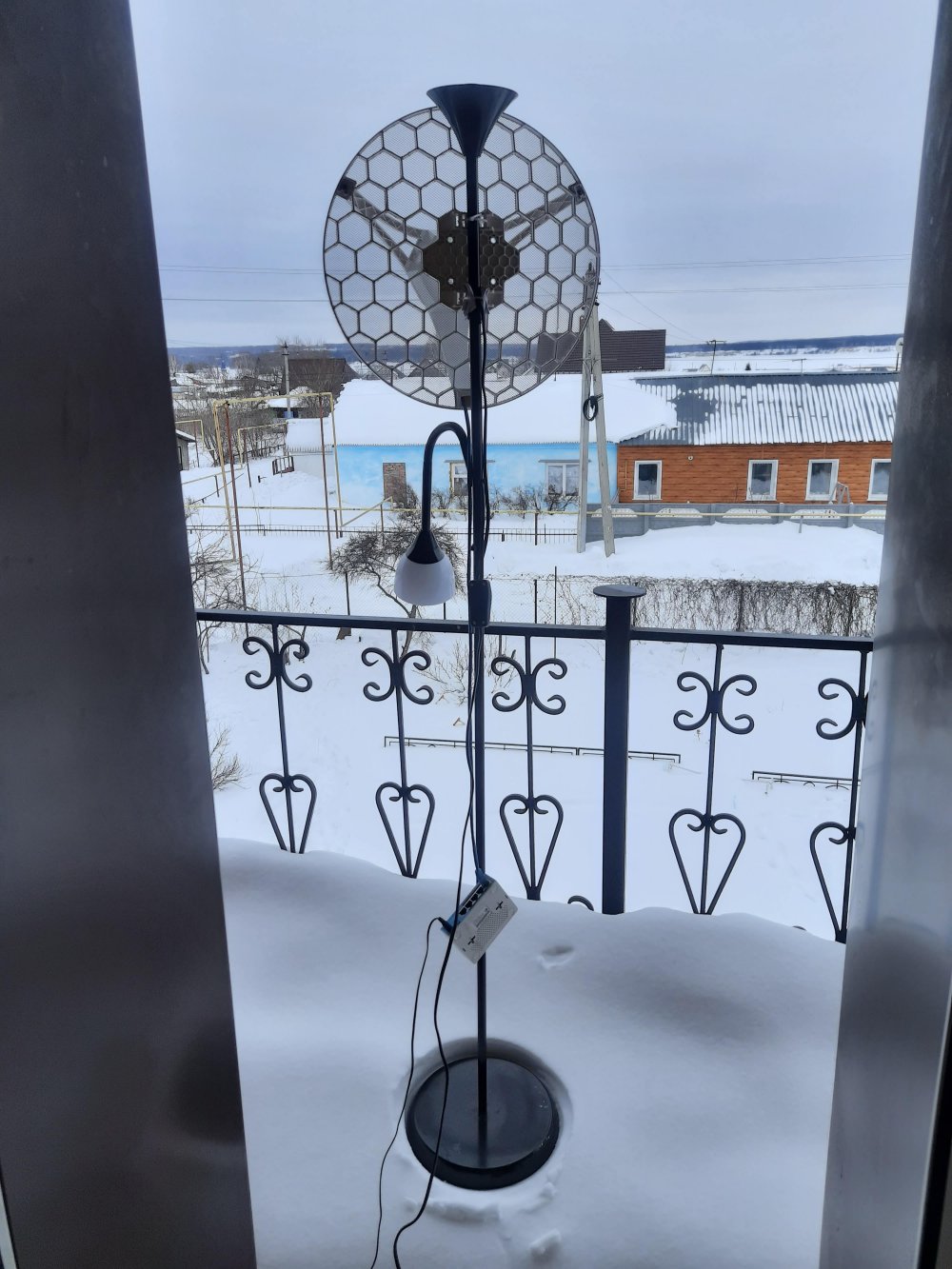

Я сделал конструкцию устойчивее и вынес на балкон.

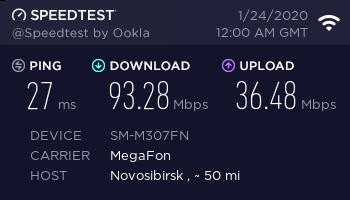

Скорость по Wi-Fi я замерял при открытом балконе и за 15 минут успел изрядно подмёрзнуть. Благо, температура за бортом была всего -3 С, что для Сибири в феврале — нонсенс. А всё ради чистоты эксперимента, так как в предыдущих конфигурациях между смартфоном и маршрутизатором не было препятствий в виде стекла.

Wi-Fi 2.4 ГГц

Wi-Fi 5 ГГц

Витая пара

Результаты в целом порадовали, только один из них оказался неожиданным и немного обидным. Mikrotik LHG LTE kit уступил связке «модем-антенна» по самому эмоциональному показателю — скорости скачивания. Но только самую малость!

Сравнение результатов

Для наглядности я свёл в таблицу все полученные ранее данные, округлив до целых чисел. Первая цифра — задержка (ping) в миллисекундах / вторая — скорость на приём (download) в Мбит/с / третья — скорость на отдачу (upload) в Мбит/с.

Заключение

На первый взгляд чуда не произошло — LHG LTE не смог одолеть связку «модем+антенна». Но сейчас я уточню кое-какие детали, и после этого ситуация не покажется такой уж однозначной.

1. Неудачное время. Замеры я делал примерно в 18:30, когда много людей вернулось домой с работы. Моё предположение — в этот отрезок времени возросла нагрузка на базовую станцию. Это вполне объясняет удивительную на первый взгляд просадку скорости в приёме на витой паре по сравнению с Wi-Fi 5 ГГц в конфигурации «модем + антенна».
2. Пиковая нагрузка. По причине, описанной выше вполне вероятно, что LHG LTE не показал выдающихся результатов, так как замеры с ним шли ещё позже, около 19:00. Косвенно это подтверждается тем, что скорости приёма на витой паре и на Wi-Fi 5 ГГц совпадают.
3. Ethernet-кабель, которым я соединял hAP ac lite и свой компьютер напрямую, «сильно б/у». У кабеля множество перегибов, поэтому есть веские основания полагать, что он тоже вносил отрицательный эффект. Ради академического интереса я попробовал задействовать его между hAP ac lite и LHG LTE, но ничего хорошего из этого не вышло. Последнему просто не хватило питания, чтобы включиться. Это при том, что длина этого кабеля около 8 метров, а ограничение для стандарта PoE — в теории 60 метров, а на практике — около 30.
4. Патчкорд, соединяющий постоянно hAP ac lite и LHG LTE, хоть и «литой», но не внушает особого доверия, так как явно шёл в комплекте с каким-то простым оборудованием и качеством исполнения не блещет.
5. Неточная ориентация. LHG LTE в отличии от антенны РЭМО, это прямофокусная тарелка, и для достижения лучшего результата её нужно направлять точно на источник сигнала. По моим субъективным ощущениям расхождение было в несколько градусов, чему способствовала квазимачта из напольного светильника и «гуляющее» крепление из нейлоновых стяжек вместо комплектных металлических хомутов.

Доволен ли я результатом? Да, однозначно. Купил ли я себе LHG LTE kit? Да, буквально через несколько дней после теста. Буду ли я проводить дальнейшие эксперименты с ним? Несомненно, я постараюсь выжать из тарелки всё до последнего мегабита и доказать, что она стоит своих денег.

Кстати, по ходу пьесы я уже составил план действий, который буду претворять в жизнь при наступлении тепла:

1. Поставить настоящую уличную мачту вместо светильника и намертво закрепить на ней тарелку.
2. Поднять тарелку как можно выше, чтобы ловить и отсылать прямой сигнал, а не ослабленный ветвями дерева.
3. Съездить к вышке и посмотреть на неё, чтобы понять, на какую именно её часть нужно нацелить тарелку.
4. Купить высококлассный экранированный патчкорд уличного использования, которым будут соединены тарелка LHG LTE и домашний маршрутизатор hAP ac lite.
5. Изучить малоизвестные аспекты работы LTE в устройствах Mikrotik, чтобы точнее настроить оборудование.
6. Сделать дома нормальную ЛВС, на медной витой паре, чтобы стационарное оборудование работало стабильно и на максимальной скорости.
