Обзор материнской платы BaseTech H610M-VH

Линейка материнских плат BaseTech пополнилась ещё одной недорогой платой — H610M-VH. Она построена на чипсете начального уровня, оснащена 2 слотами DDR4 и поддерживает актуальные процессоры Intel LGA 1700. Очевидно, что BaseTech H610M-VH — плата для офисных ПК, но я из интереса попробую собрать на ней игровой компьютер. Посмотрим что из этого выйдет.

В обзоре я изучу функциональность платы и возможности BIOS. Расскажу, на что обратить внимание при подборе комплектующих. Конечно, проверю работу основных компонентов, испытаю плату в синтетических тестах и в играх. В заключении перечислю плюсы и минусы платы и сделаю вывод — для каких ПК и почему подходит плата H610M-VH.

Содержание

• Технические характеристики
• Комплект поставки и внешний вид
• BIOS
• Тестирование
  • Сеть и накопители
  • Игровые тесты
  • Работа под ОС Linux
• Заключение



Технические характеристики

В таблице ниже приведены спецификации материнской платы BaseTech H610M-VH.



Комплект поставки и внешний вид

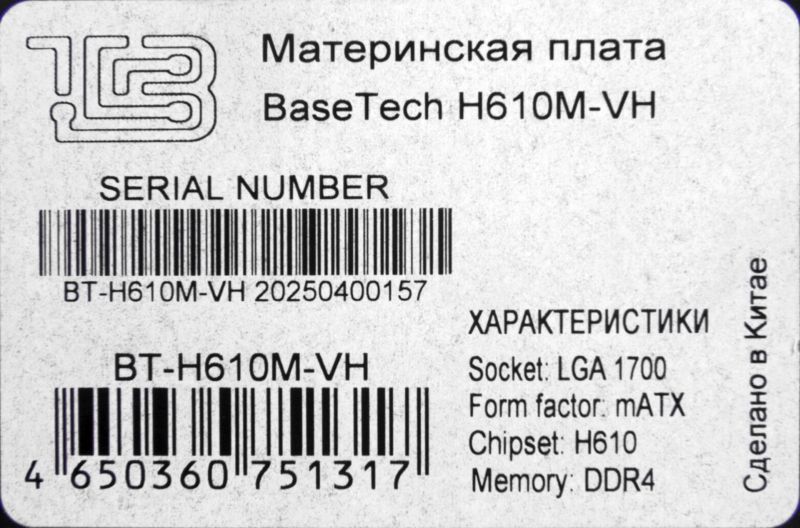

Коробка, в которой поставляется плата BaseTech H610M-VH, выполнена из плотного картона с цветной полиграфией. На одном из торцов коробки наклеен стикер с информацией о содержимом.

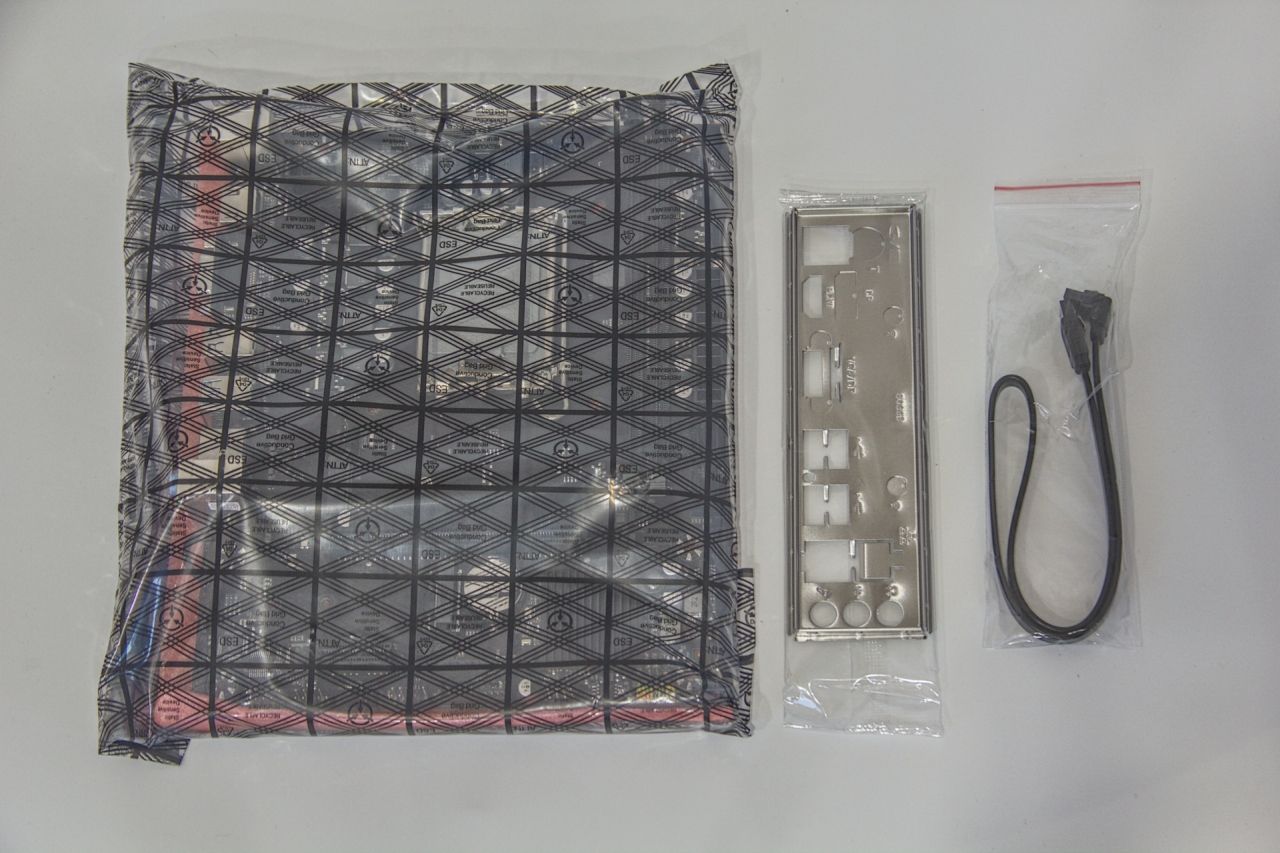

Плата упакована в антистатический пакет, а нижняя часть защищена листом поролона. Комплект поставки скромный — заглушка на панель ввода-вывода и кабель SATA длиной 45 см с Г-образным коннектором. Пластиковая рамка для крепления процессорных кулеров не прилагается, хотя в большинстве случаев она идёт в комплекте с системой охлаждения.

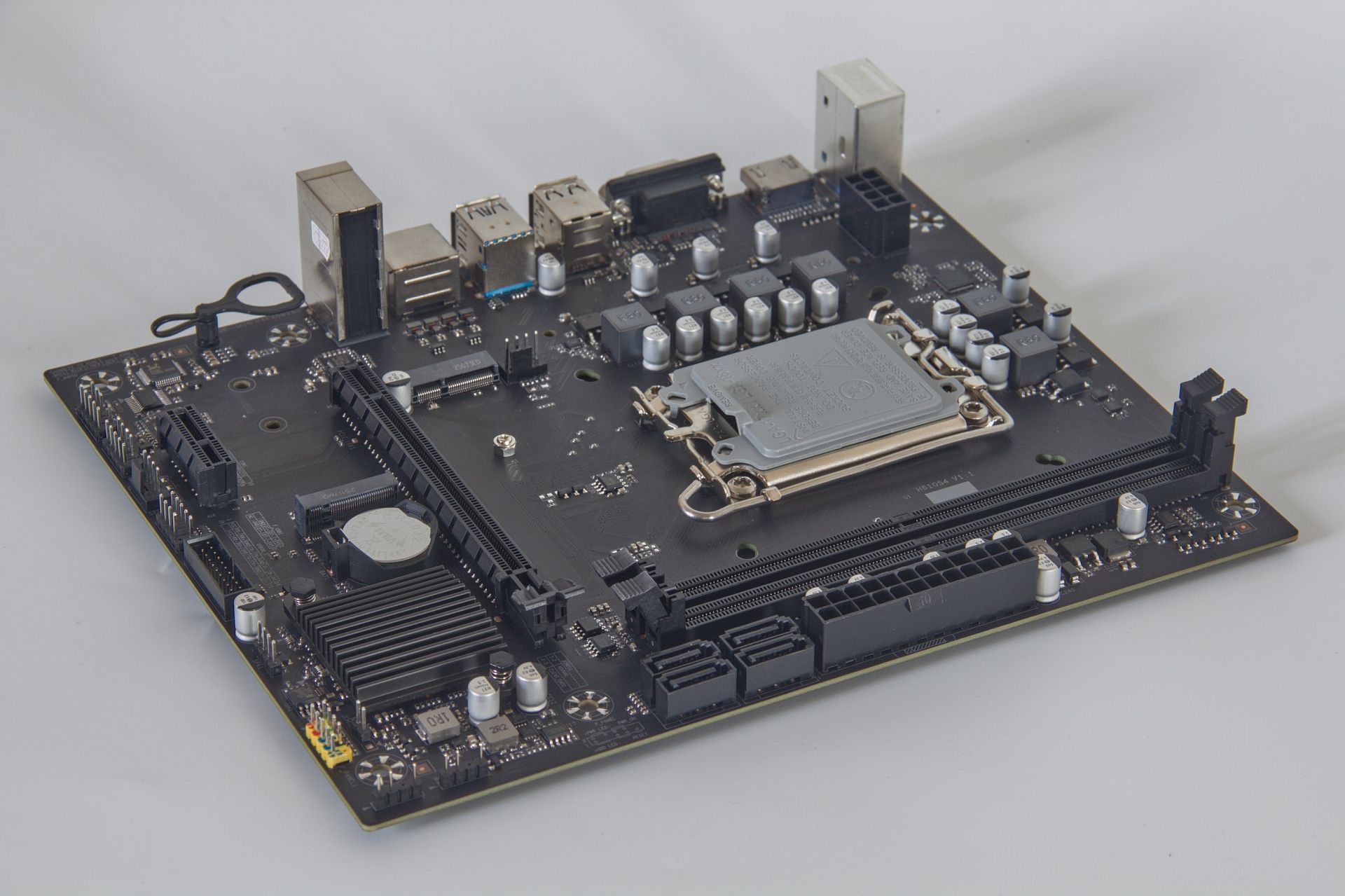

Плата имеет формат mATX, её размеры 220×180 мм. Основные элементы расположены типично для плат данного сегмента:

• 24-контактный коннектор ATX находится на правом краю плату

• 8-контактный для питания процессора — сверху

• слоты для модулей памяти устанавливаются справа от процессора

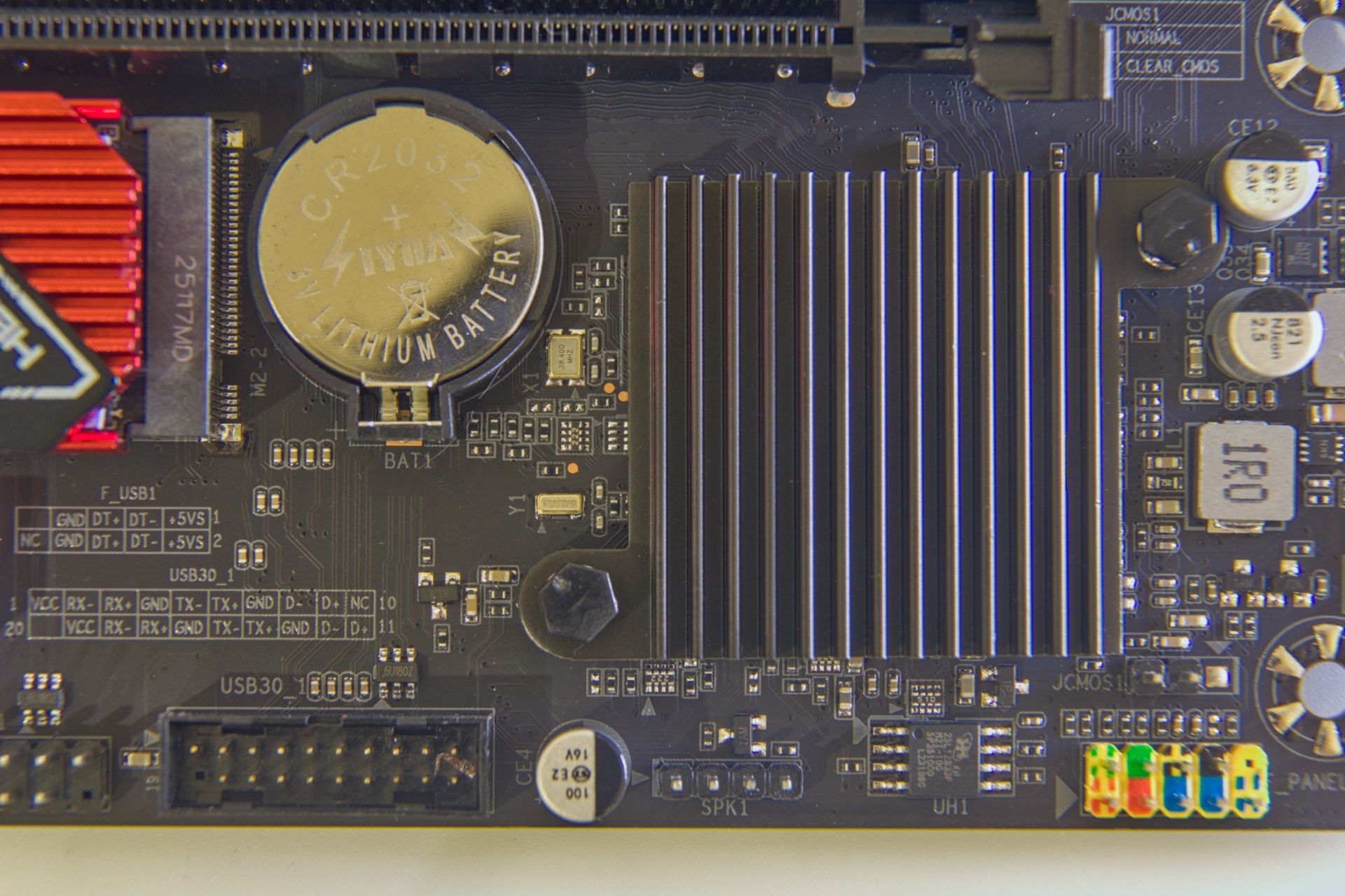

Охлаждение в виде съёмного радиатора установлено только на чипсете Intel H610.

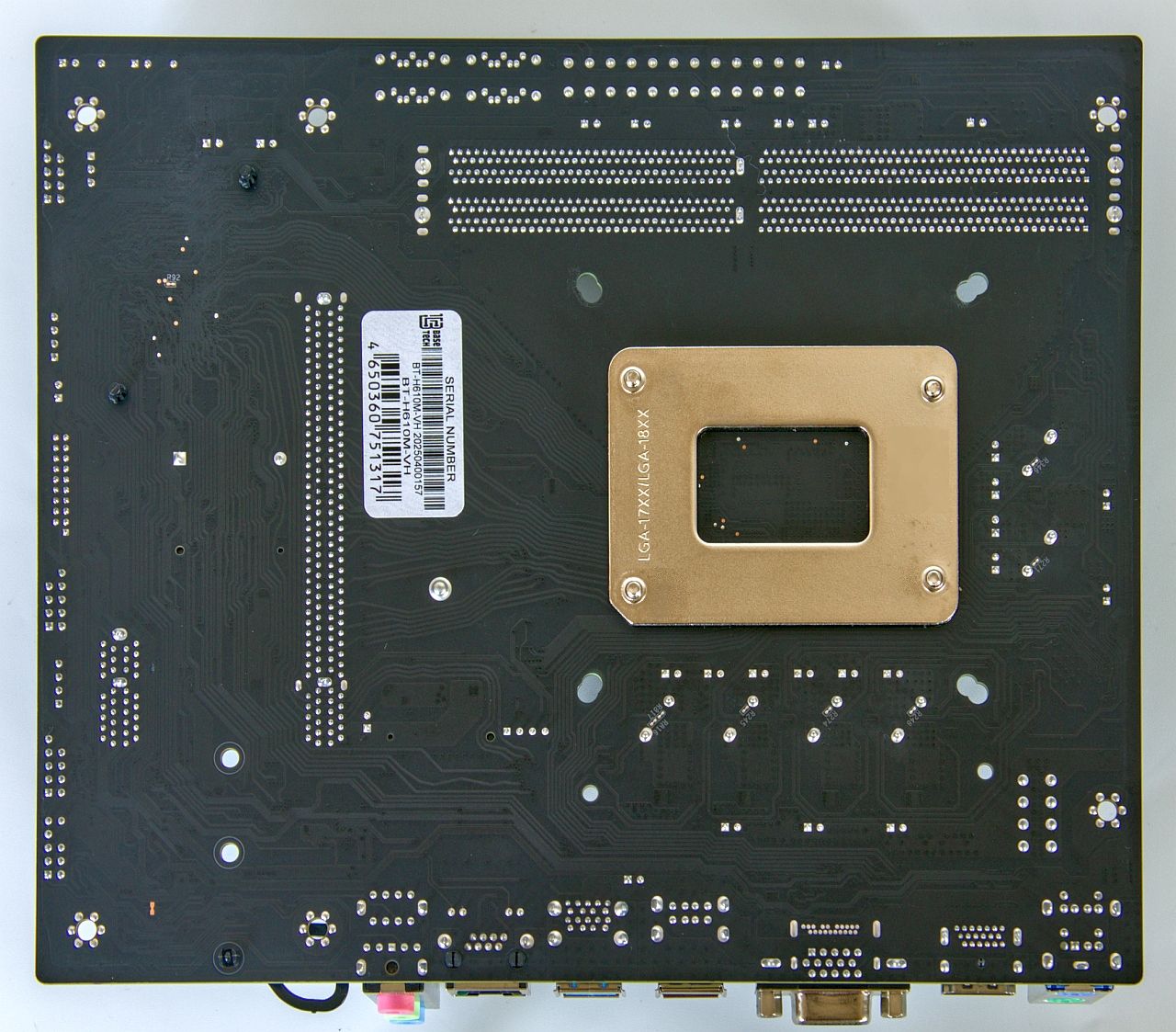

На оборотной стороне платы имеются несколько электронных компонентов поверхностного монтажа (SMD), а также усилительная пластина, поддерживающая рамку сокета LGA 1700.

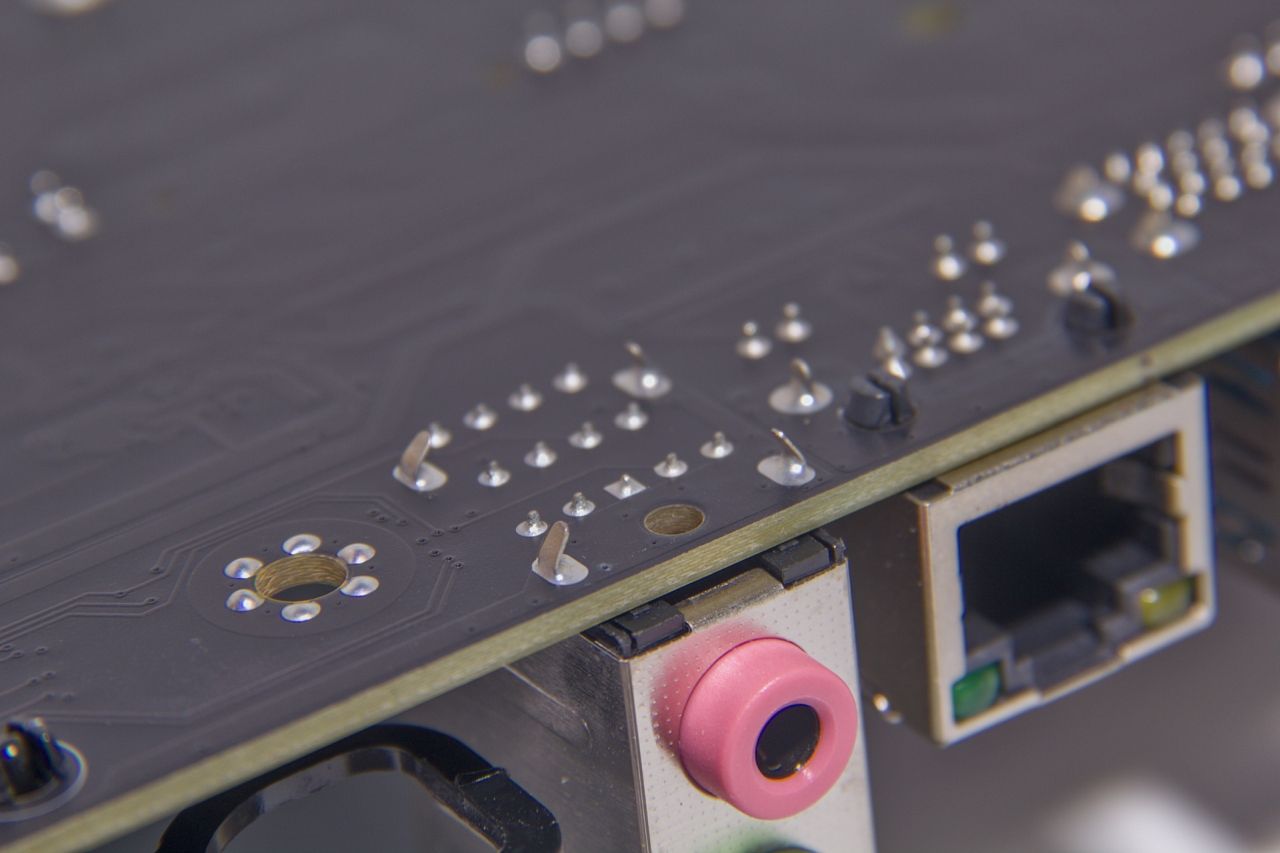

Текстолит обработан очень хорошо. Следов флюса нет, а большинство ножек не только обрезаны, но и немного отполированы. Исключения — ножки крупных разъёмов.

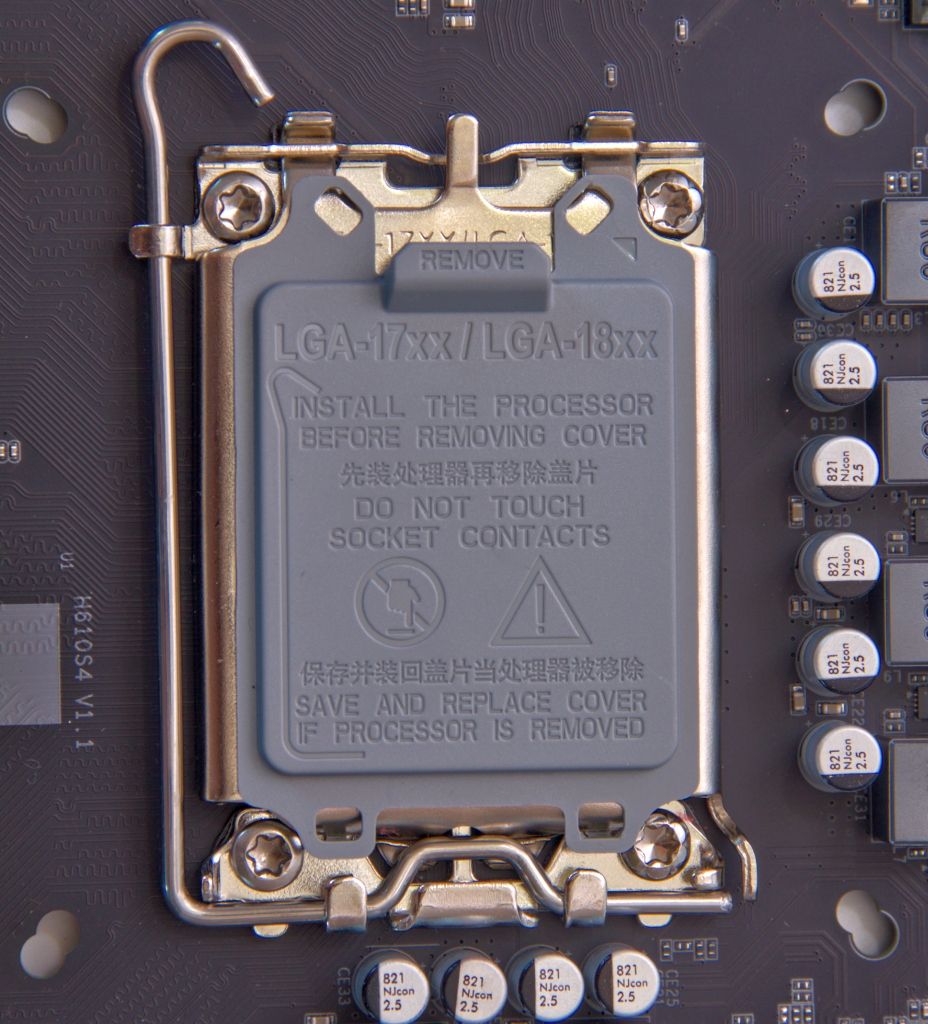

Процессорный разъём LGA 1700 прикрыт пластиковой заглушкой, защищающей контакты. На плату можно установить процессоры Intel 12, 13 и 14 поколения. Двойные отверстия для монтажа системы охлаждения позволяют установить кулеры как для LGA 1700, так и более ранних сокетов (115х / 1200).

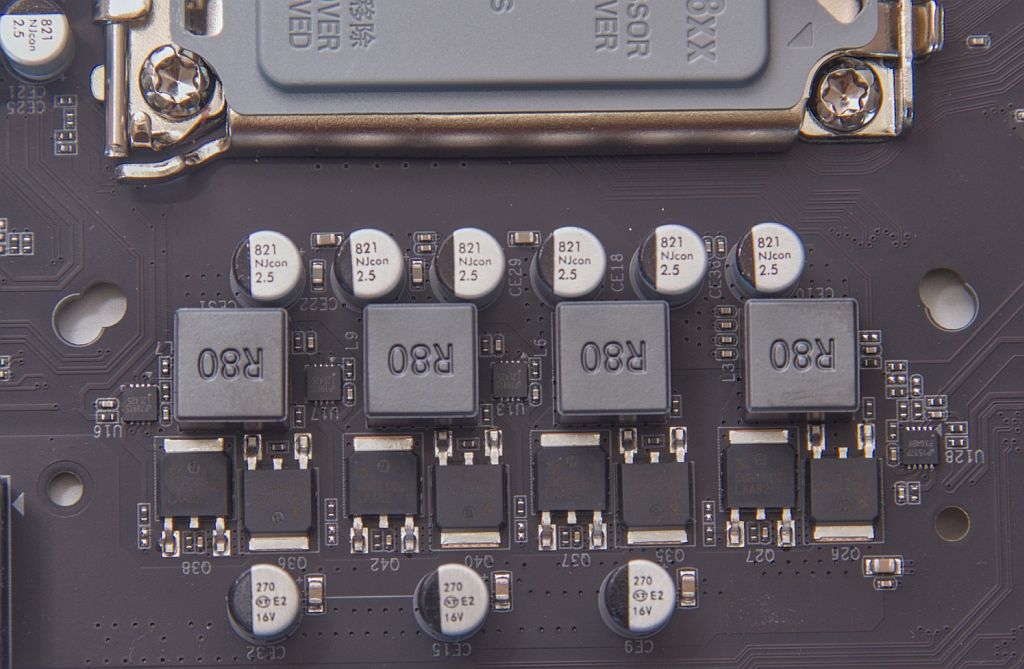

Преобразователь питания процессора (MOSFET) состоит из 4 фаз, дополнительные 2 фазы отвечают за интегрированный контроллер памяти и встроенную графику. Чипсет H610 не позволяет разгонять процессор, поэтому такого количества фаз достаточно. С другой стороны, хотелось бы видеть на MOSFET охлаждение, тем более что в плате предусмотрены отверстия для радиатора.

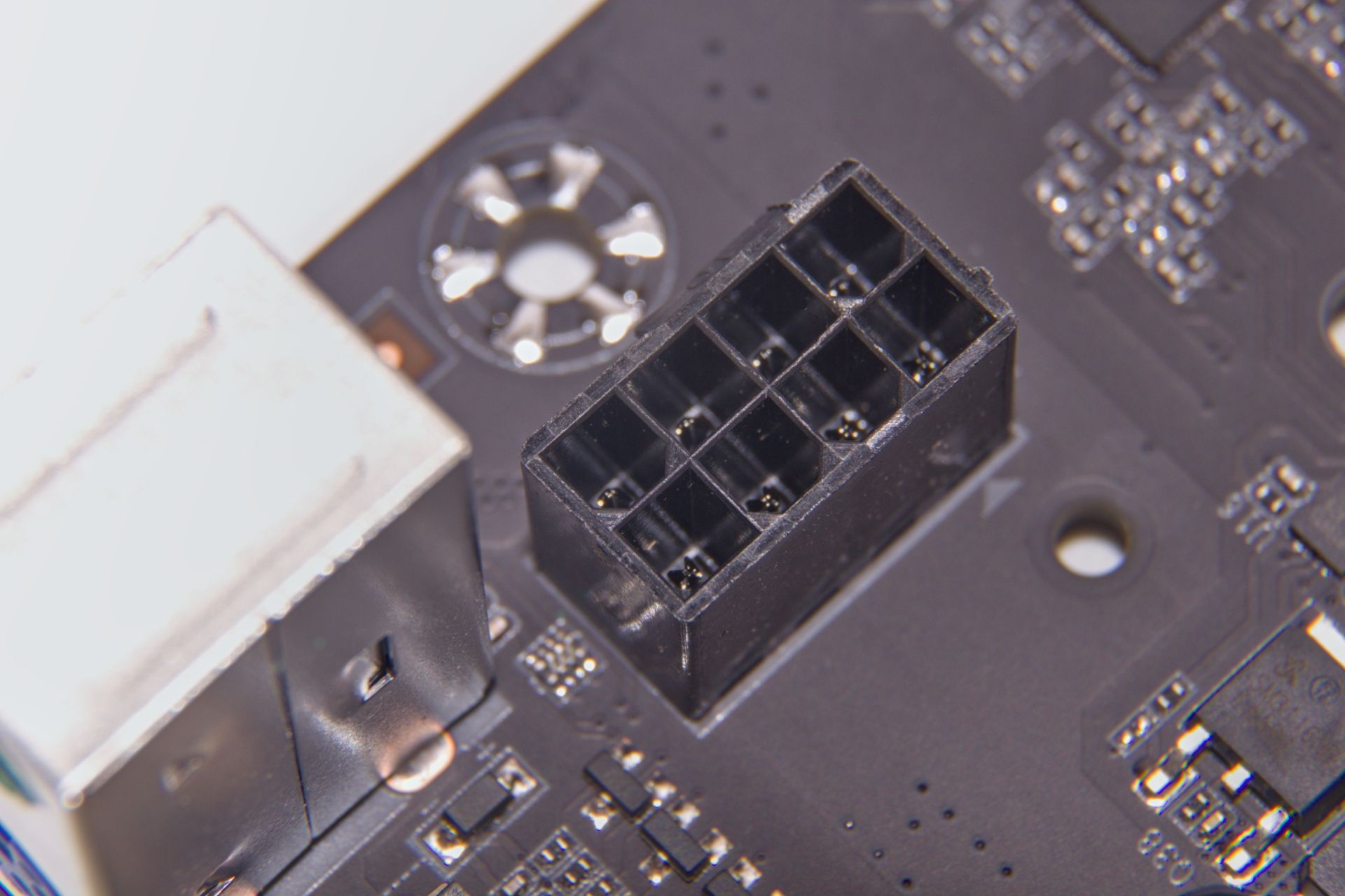

Защёлка на разъёме 8-pin для питания процессора расположена сверху. Это может быть как плюсом (при использовании габаритного процессорного кулера), так и минусом (при установке вентилятора на верхней панели в компактном корпусе).

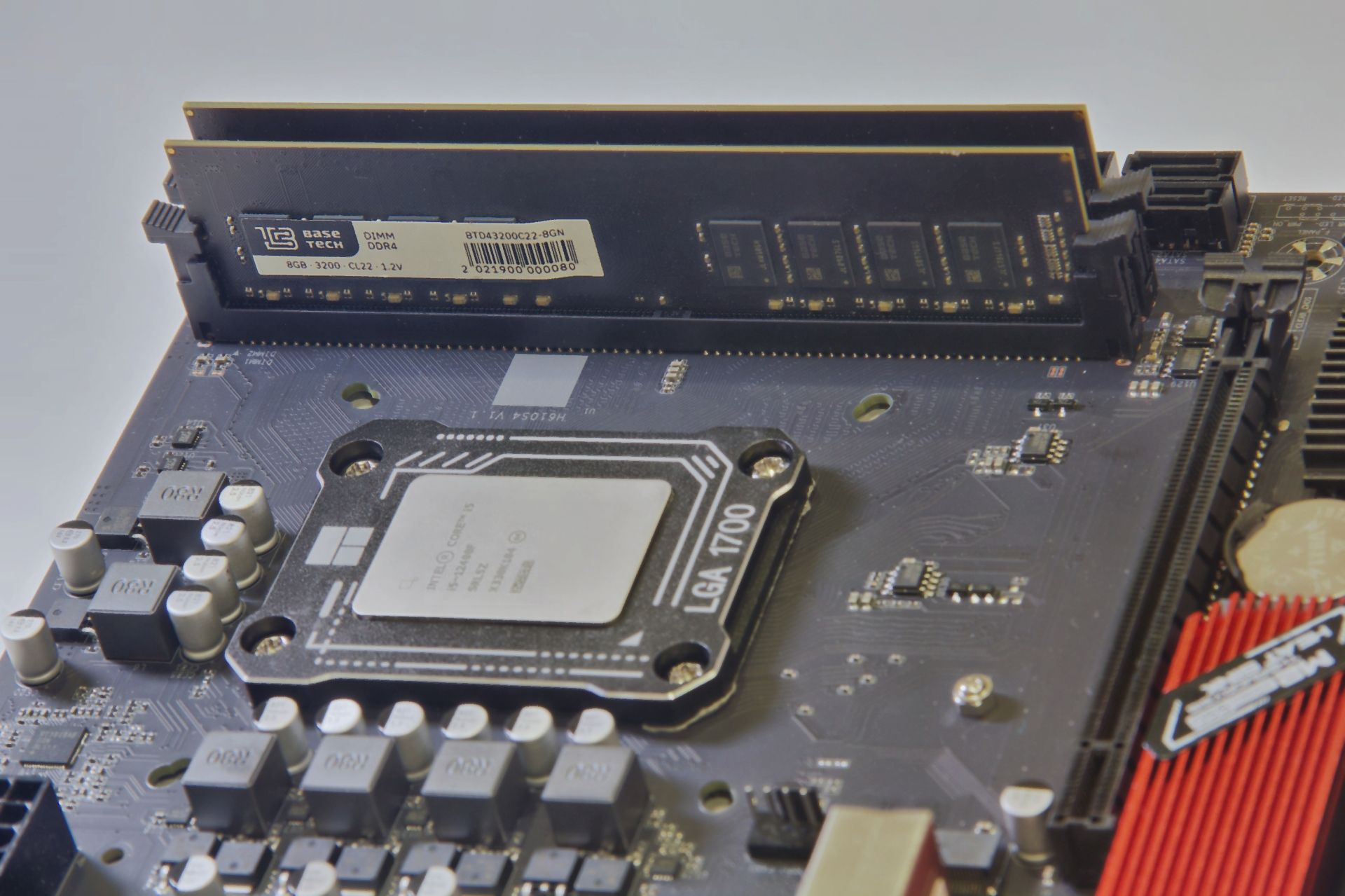

На плате распаяны два слота оперативной памяти DDR4, что позволяет установить до 64 ГБ RAM. Разъёмы без металлической окантовки и расположены на минимальном расстоянии друг от друга, поэтому модули с максимально разрешённой толщиной 8 мм оказываются вплотную.

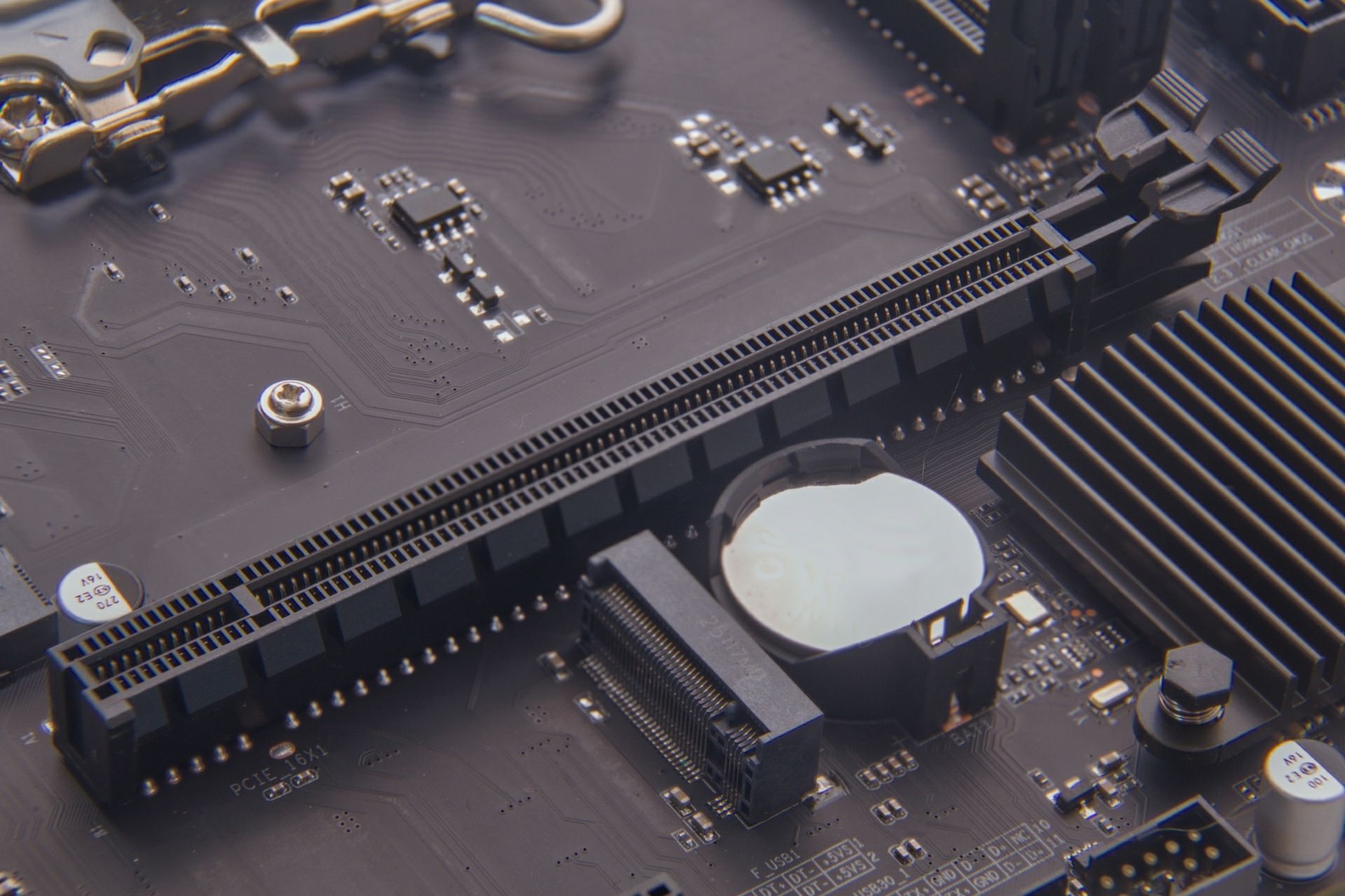

Для установки плат расширения можно воспользоваться двумя слотами PCI Express. Верхний слот — х16 — подключен к процессору и поддерживает версию PCIe 5.0. Металлической окантовки разъём не имеет.

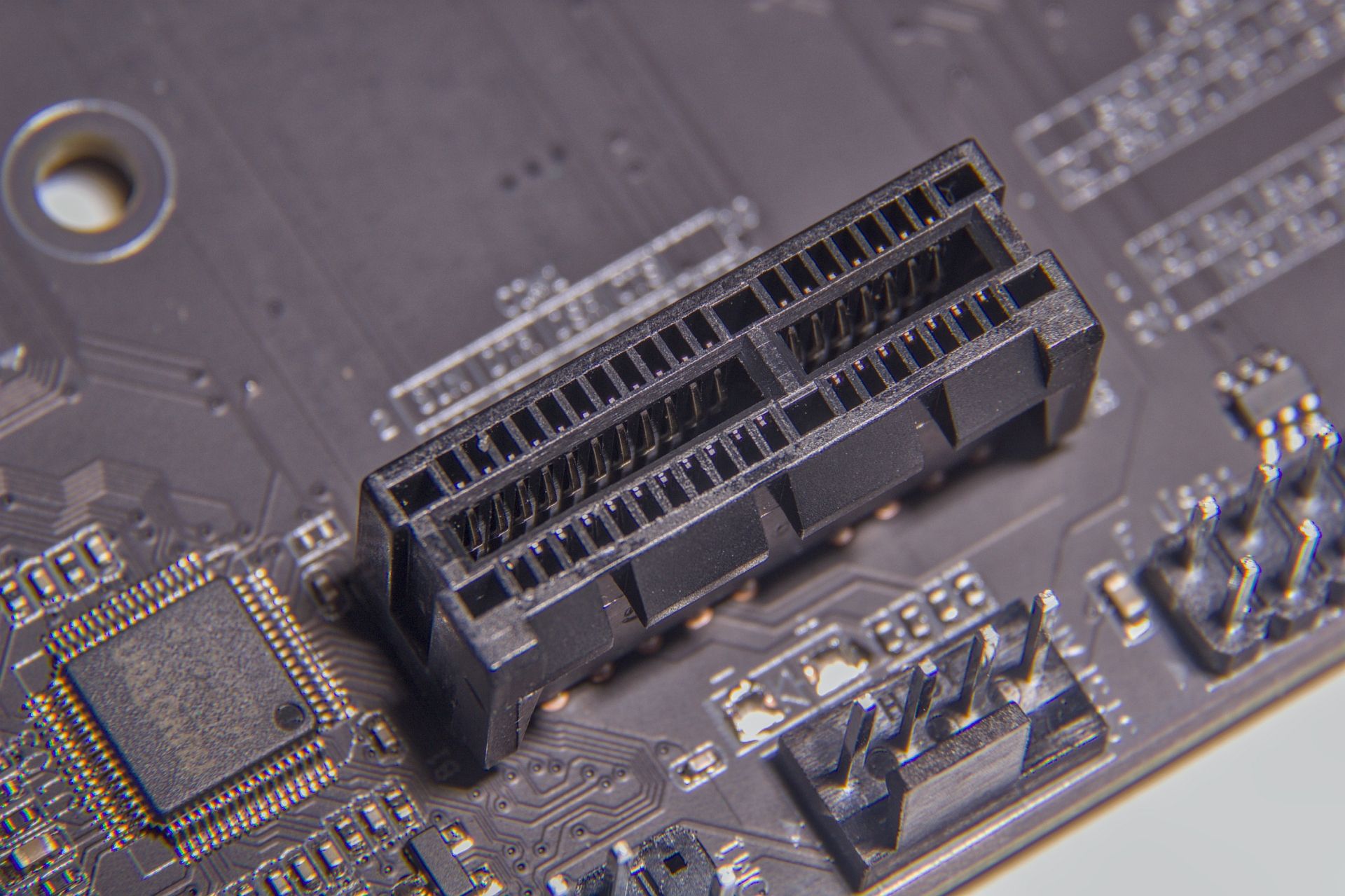

Второй слот — PCIe x1 — расположен в нижней части платы. Он получает линию версии 3.0 от чипсета H610. На дальней стороне разъёма нет выреза, поэтому адаптеры с большим количеством линий PCIe установить в этот разъём не получится. В случае, если система охлаждения установленной видеокарты занимает более двух слотов, разъём PCIe x1 будет недоступен.

На плате имеется один слот M.2 SSD. Он расположен под разъёмом PCI Express x16 и подключен к четырём линиям версии 3.0 от чипсета Intel H610. Допустимые типоразмеры SSD — 2242, 2260 и 2280, из коробки крепление установлено для дисков 2280.

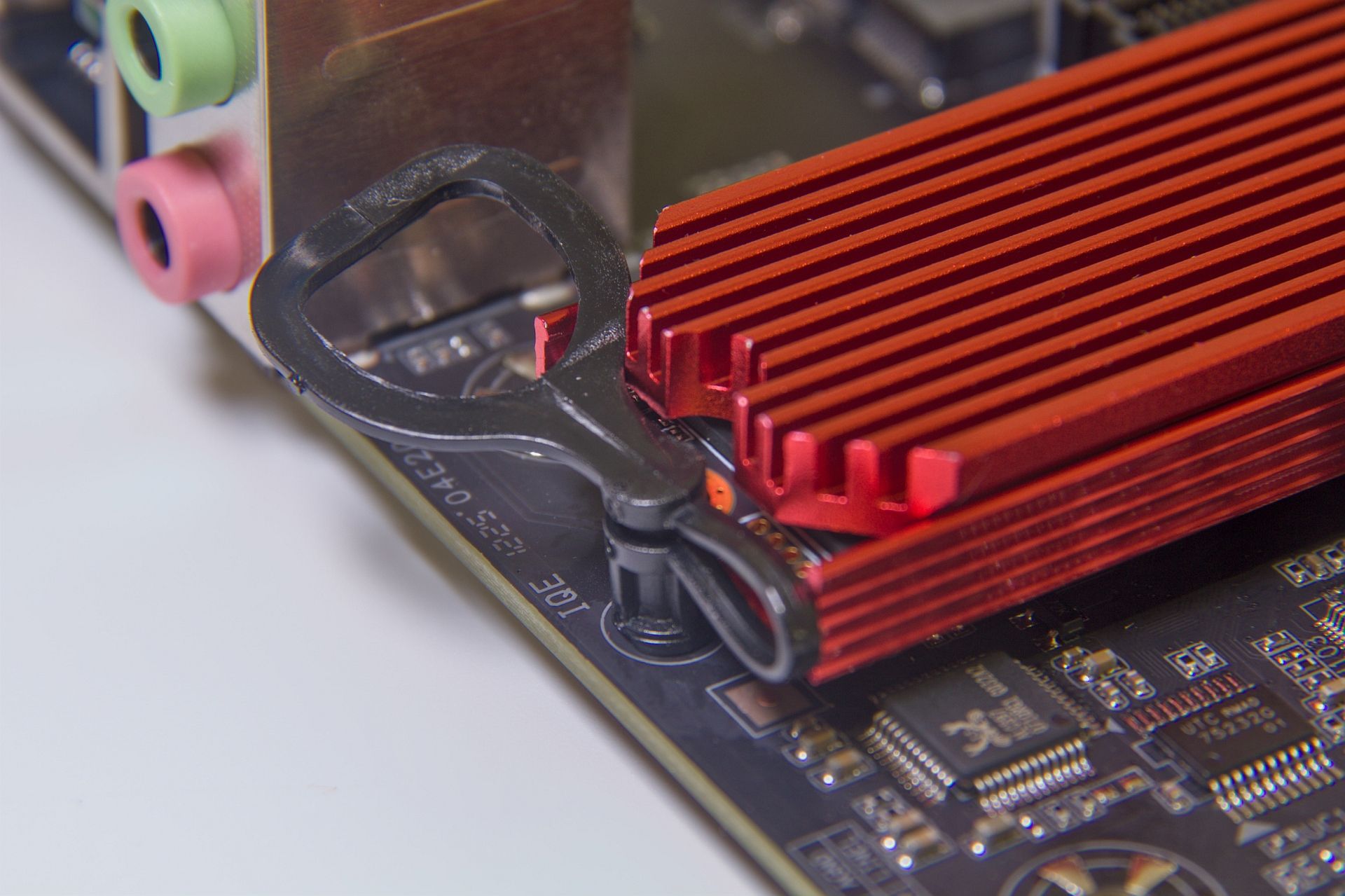

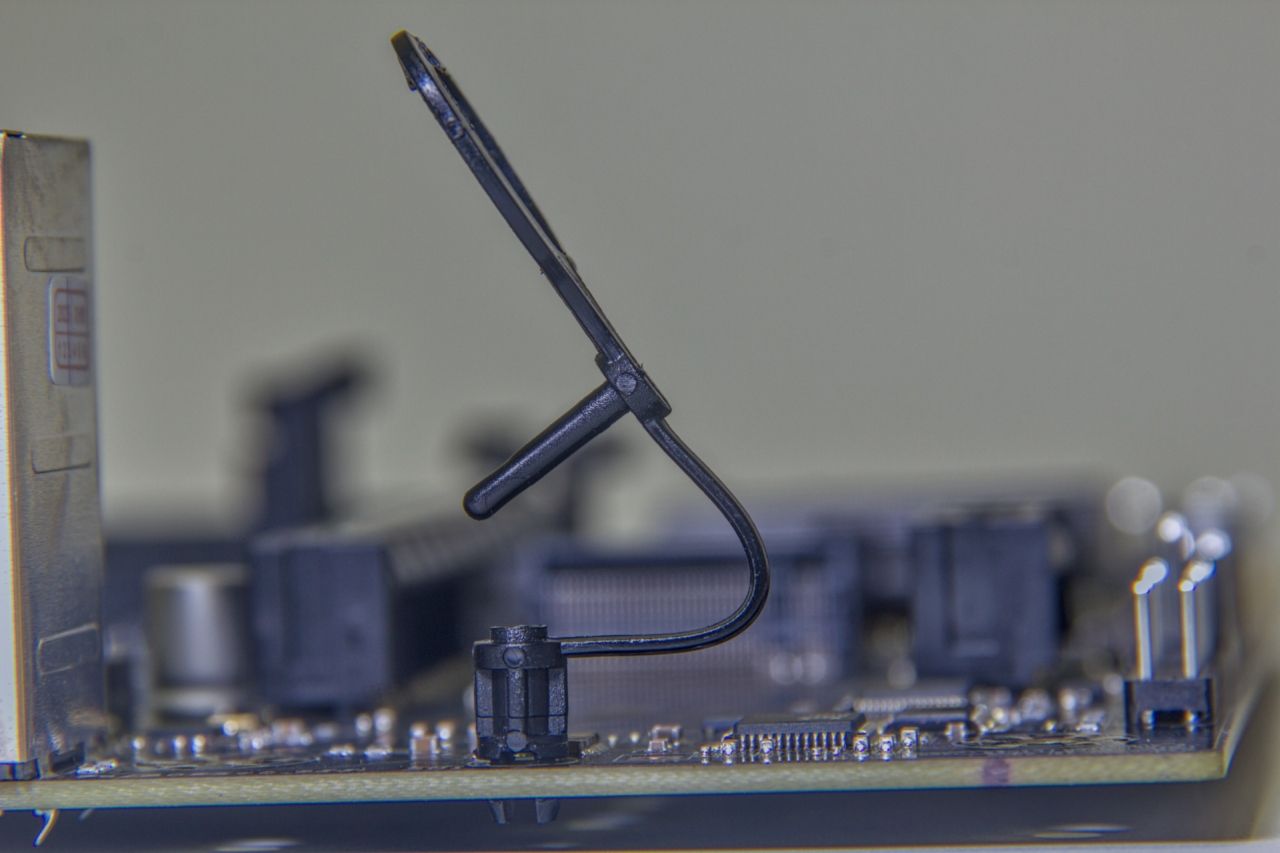

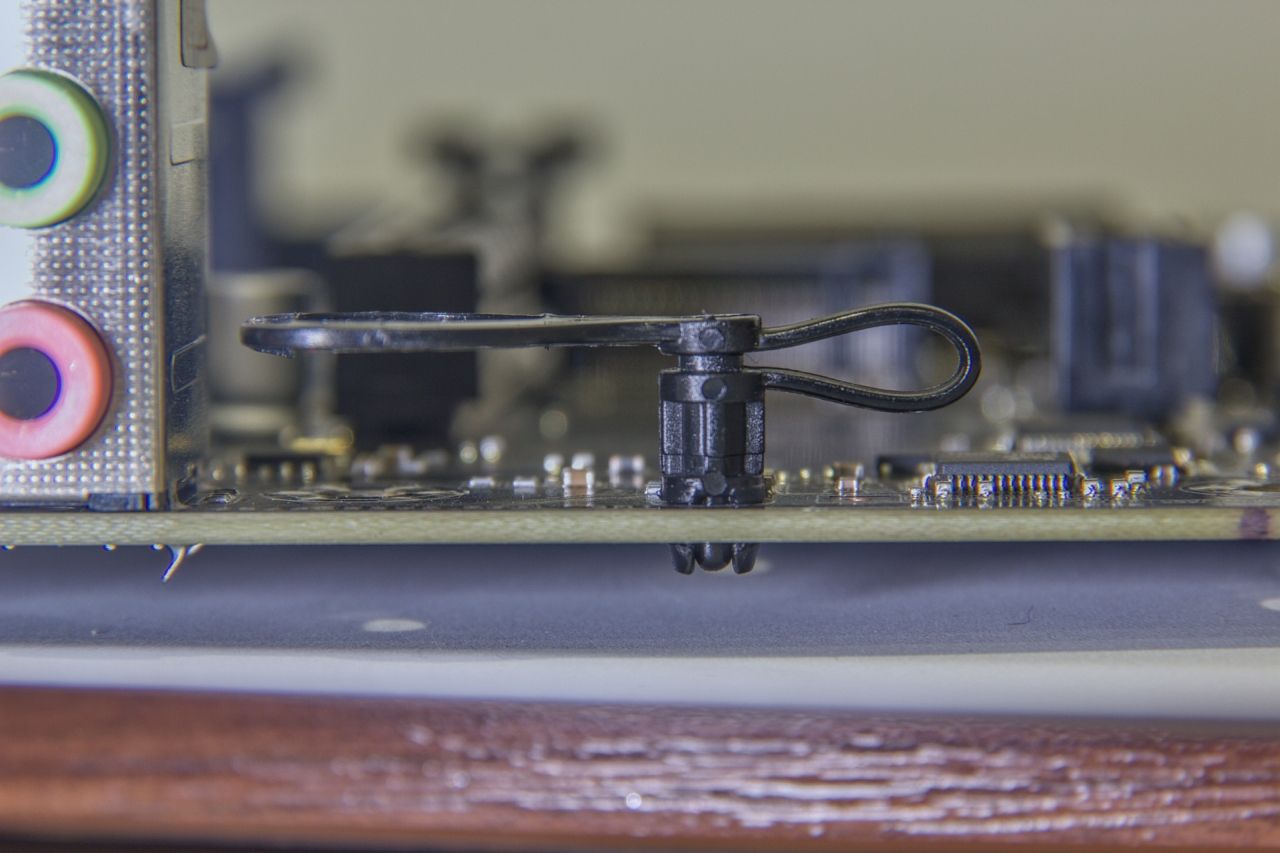

SSD фиксируется с помощью безвинтового крепления — пластикового хомута. Чтобы открыть его, необходимо потянуть за язычок вверх, чтобы зафиксировать диск — нажать сверху до упора.

У безвинтового крепления M.2 SSD есть и сторонники, и противники. С одной стороны, пластиковые крепления позволяют установить и снять накопитель без отвертки. Кроме того, маленькие винтики любят теряться (или даже отсутствовать в комплекте с платой / накопителем), а крестовая отвёртка часто оказывается слишком крупной для маленького винтика.

Минусы у быстросъёмного крепления тоже есть. Если вы ненароком повредите его, найти замену будет сложно. Возможны и проблемы с совместимостью, что хорошо видно на фотографии ниже. Массивный язычок упирается в радиатор SSD, сдвигая его в сторону разъёма и создавая риск короткого замыкания. Развернуть же язычок сложно из-за жёсткого пластика.

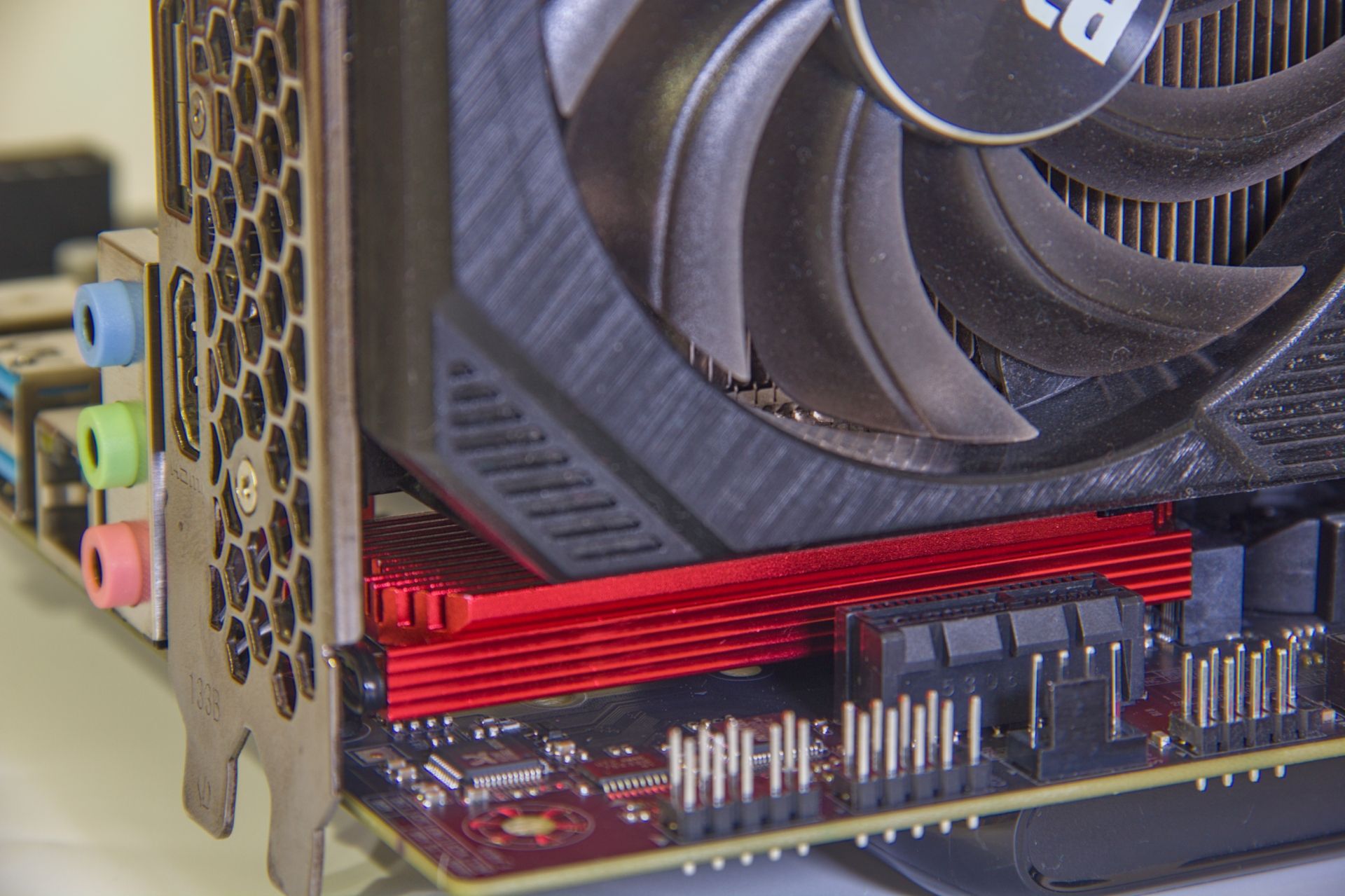

При использовании встроенной в процессор графики разъём M.2 готов приютить SSD с радиатором любой высоты. С дискретной видеокартой накопитель окажется под её системой охлаждения, поэтому диск с высоким радиатором установить не получится. А из-за нестандартного безвинтового крепления я бы рекомендовал рассматривать SSD с радиатором в виде тонкой металлической пластины.

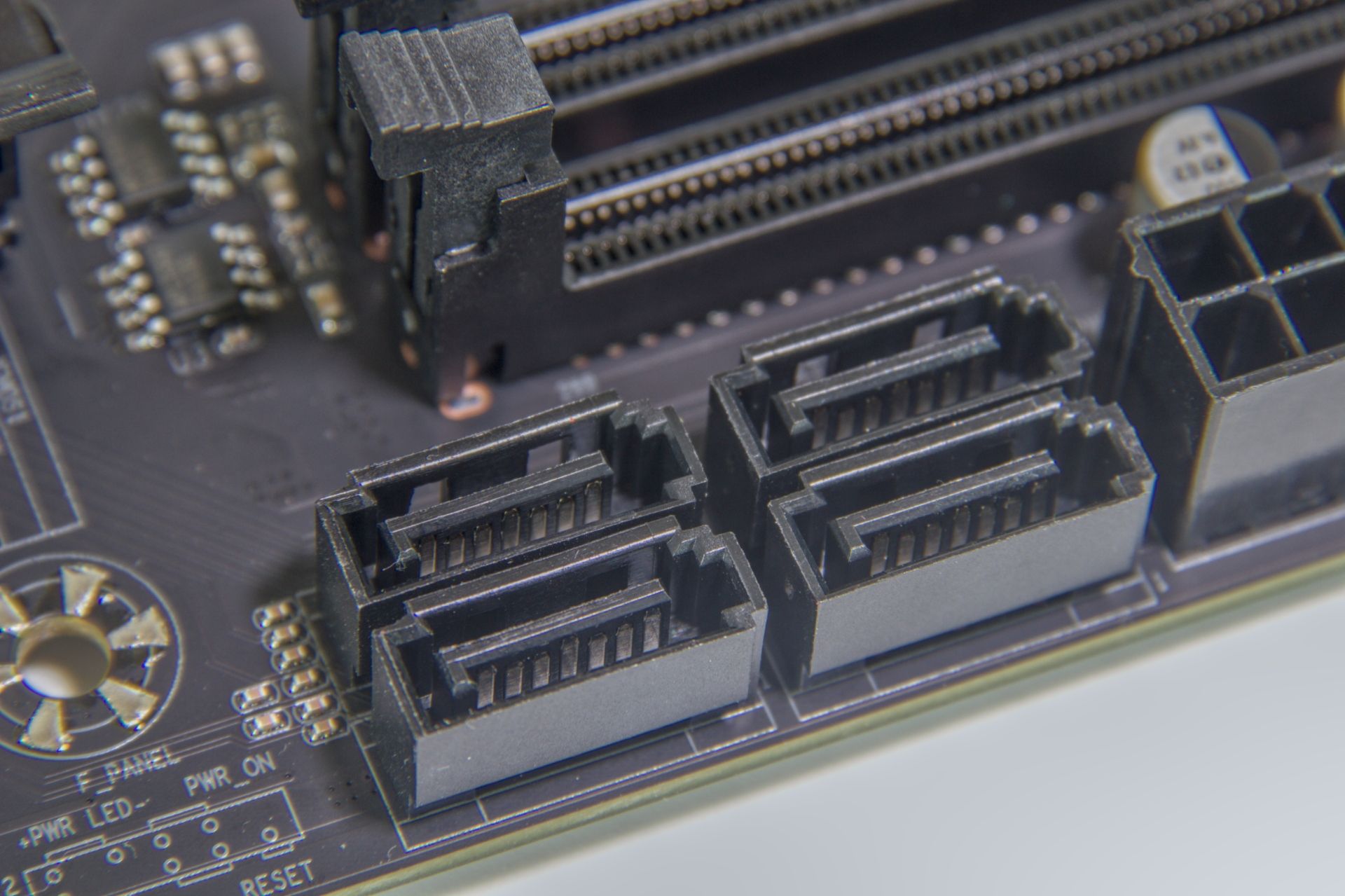

Альтернативный способ подключения накопителей — с помощью интерфейса SATA. 4 SATA-порта находятся с правой стороны платы, ориентированы они вверх. Создание RAID-массивов на SATA-дисках не предусмотрено — это ограничение чипсета H610.

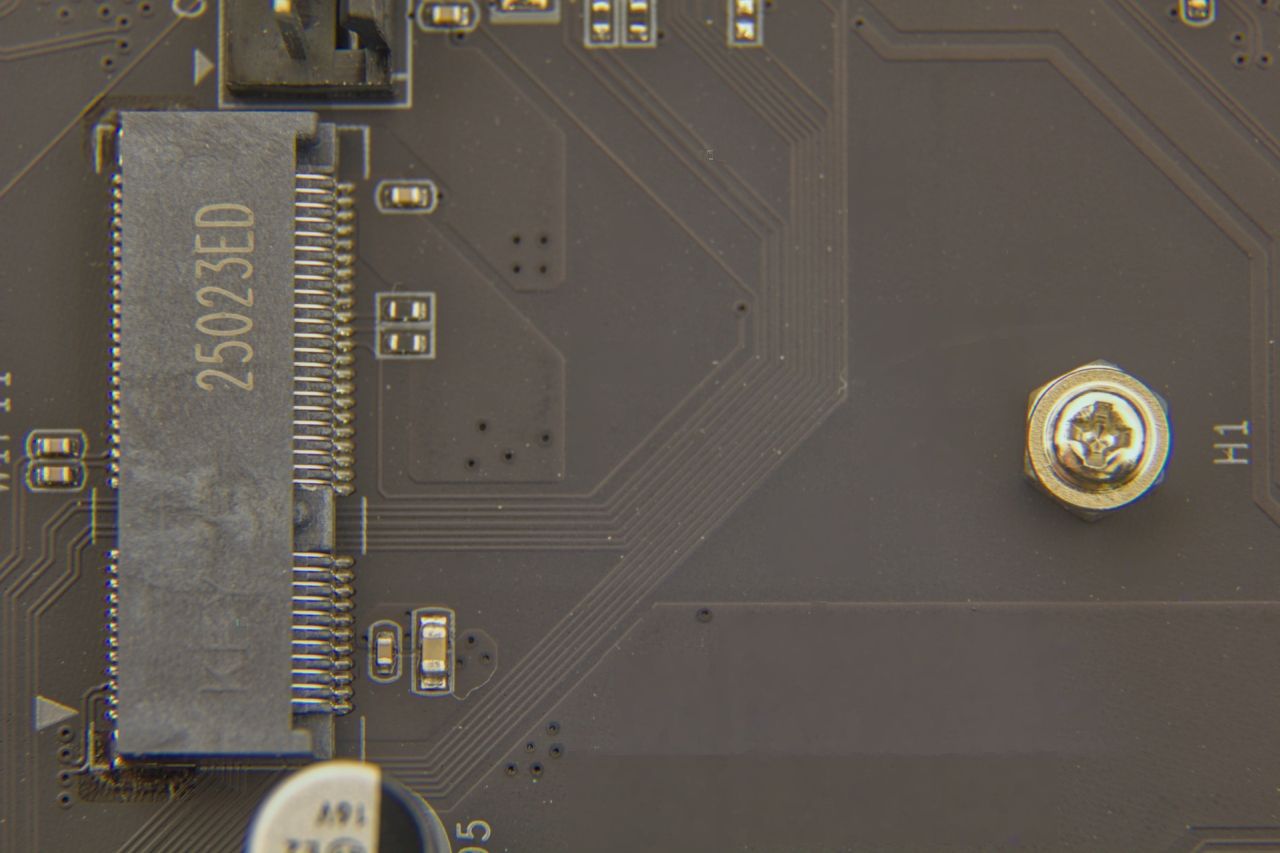

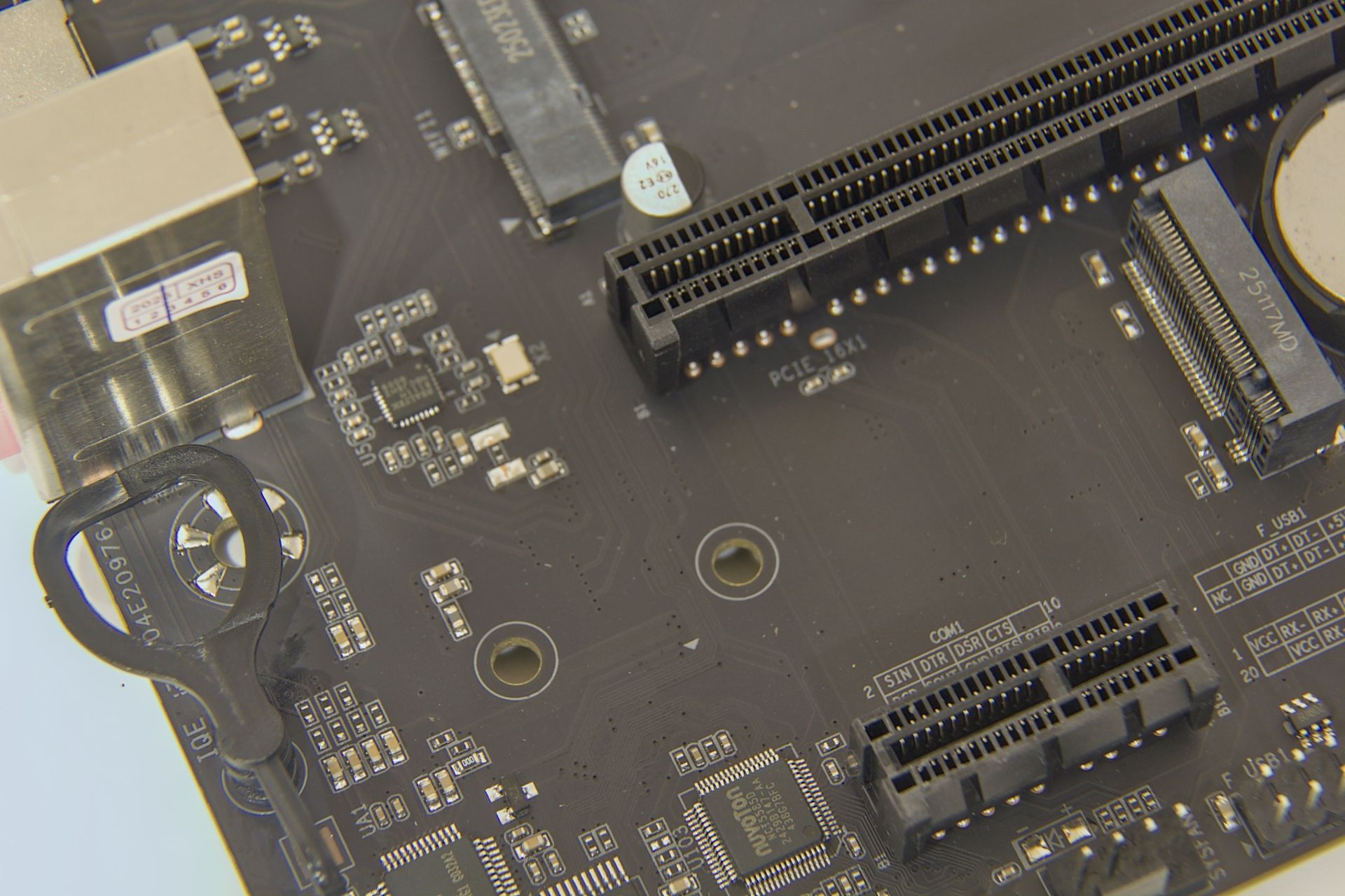

Внимательные читатели наверняка заметили на плате ещё один слот M.2 — между процессором и PCIe x16. Он предназначен для сетевых карт WiFi/Bluetooth типоразмера 2230. Для антенн адаптеров в заглушке задней панели имеются два отверстия.

По низу платы размещены внутренние разъёмы:

• Колодка для аудиоразъёмов на корпусе

• COM-порт (RS-232)

• Разъём для 4-pin вентилятора

• По одному разъёму USB 2.0 (9-pin) и USB 3.0 (19-pin)

• Разъём для пищалки (PC Speaker)

• Контакты для сброса настроек BIOS

• Колодка для подключения кнопок и индикаторов корпуса

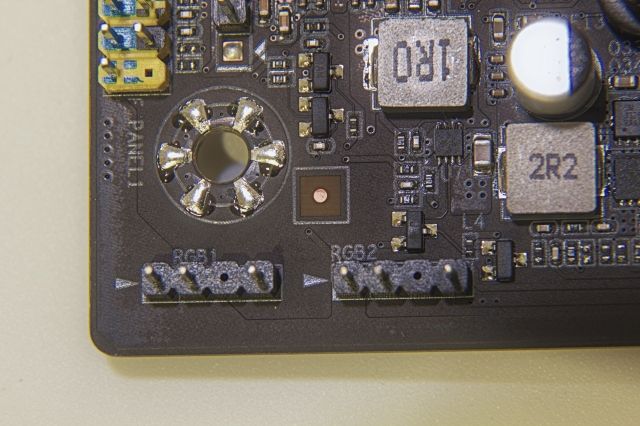

В правом нижнем углу платы присутствуют два 4-pin разъёма, подписанные как RGB1 и RGB2. На контактах RGB мультиметр показывает напряжение 5 В, которое используется для ARGB-подсветки. Я подключал к ним единственное своё устройство с ARGB — вентилятор ID-Cooling WF-14025-XT, однако подсветка на нём не заработала.

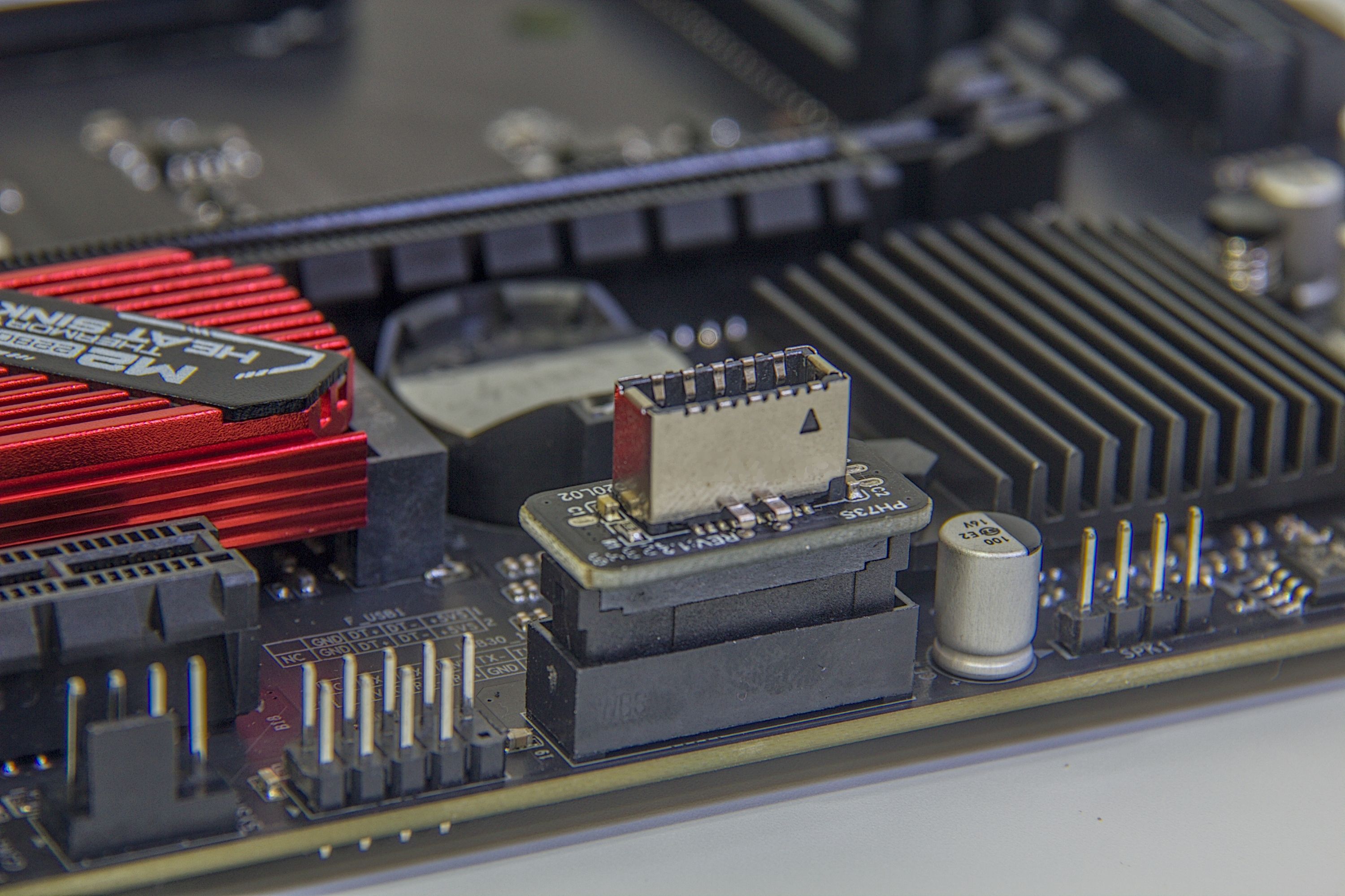

На плате нет разъёма для подключения порта Type-C на корпусе, но при необходимости можно воспользоваться переходником с разъёма USB 3.0 19-pin.

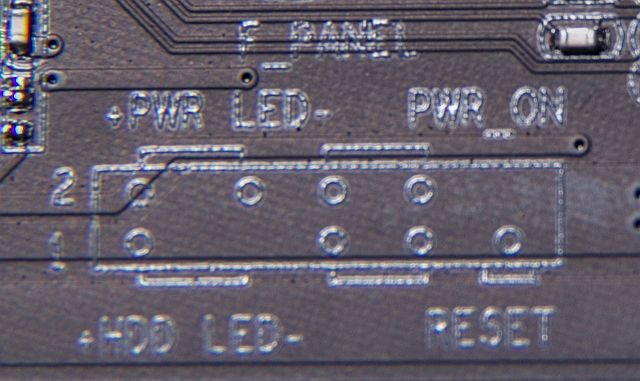

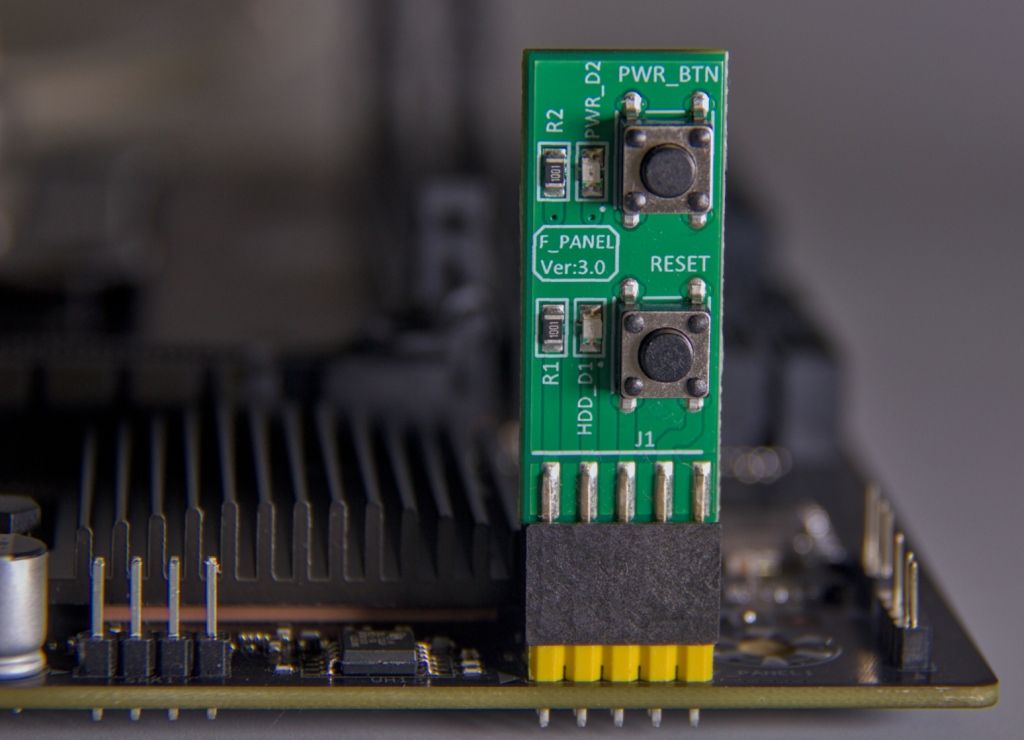

Около разъёмов SATA находится распиновка колодки для подключения кнопок и индикаторов корпуса. Она стандартная, что позволяет использовать ориентированные на этот разъём переходники и устройства. Например, на фото ниже я подключил плату с индикаторами и кнопками для запуска ПК без корпуса.

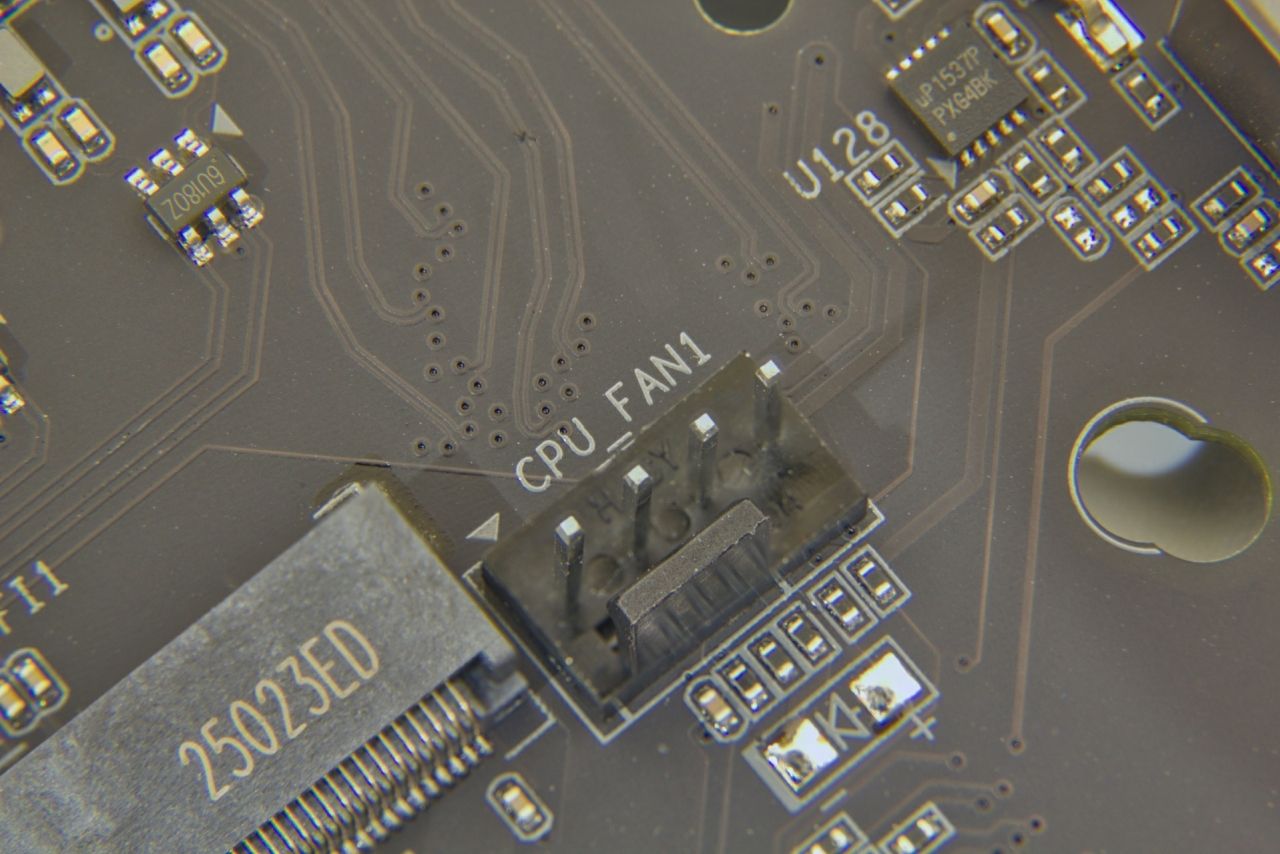

Для вентиляторов на плате разместили два 4-pin разъёма. Один расположен рядом со слотом M.2 2230 слева от процессорного сокета, второй — в нижней части платы.

В BIOS возможно настроить режим работы вентиляторов в зависимости от температуры процессора. Доступна настройка только с помощью широтно-импульсной модуляции (PWM). Регулировать скорость вращения вентилятора с тремя контактами возможно только при его подключении к разъёму рядом с процессором — с помощью утилиты Fan Control или любой другой, умеющей работать с контроллерами Nuvoton.

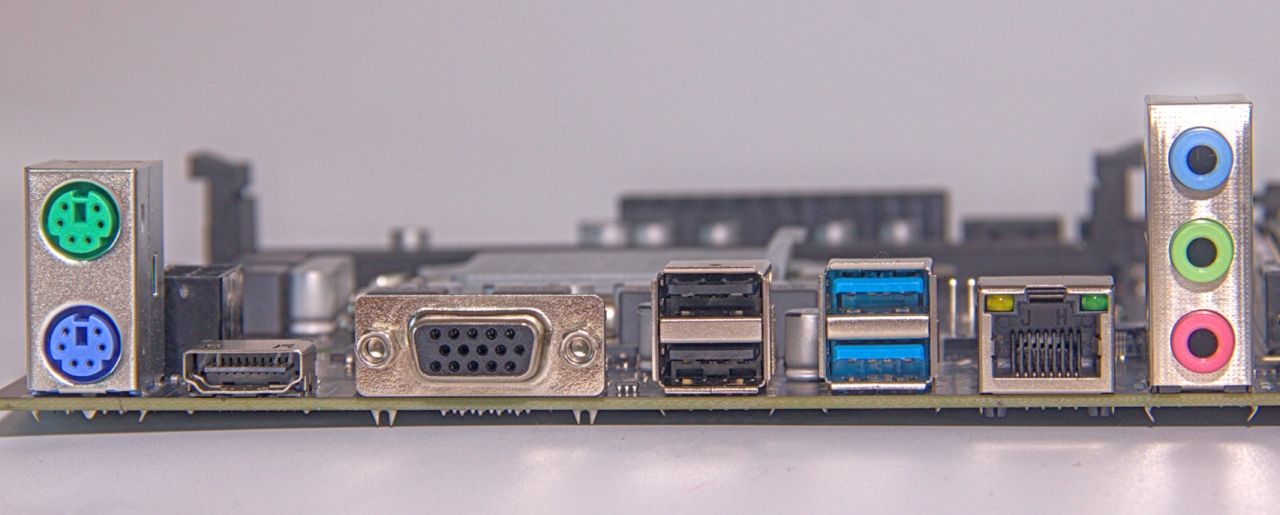

Что касается портов ввода-вывода, то плата располагает обширным набором интерфейсов для подключения периферии:

• PS/2 для клавиатуры и мыши
• HDMI и D-Sub для мониторов
• 2 порта USB 2.0
• 2 порта USB 3.0
• Разъём RJ-45 для проводной сети
• Набор аудиоразъёмов minijack 3.5 мм



BIOS

В материнской плате BaseTech H610M-VH установлен UEFI BIOS производства American Megatrends со скромным графическим оформлением. Для входа в BIOS после включения ПК нужно нажать клавишу Del.

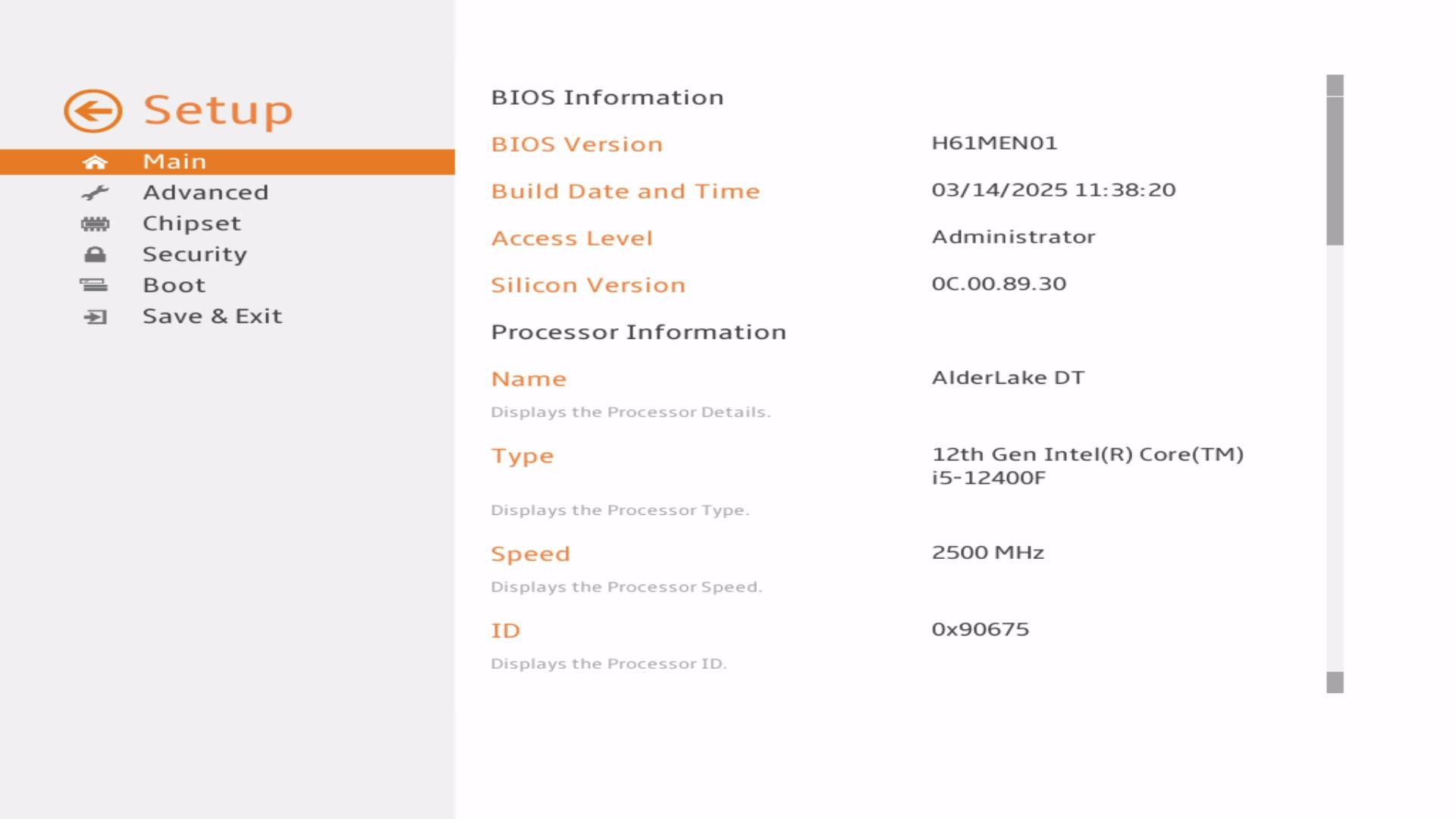

На главной странице перечислены основные компоненты платы, включая процессор и оперативную память. В выборе языка интерфейса русский отсутствует.

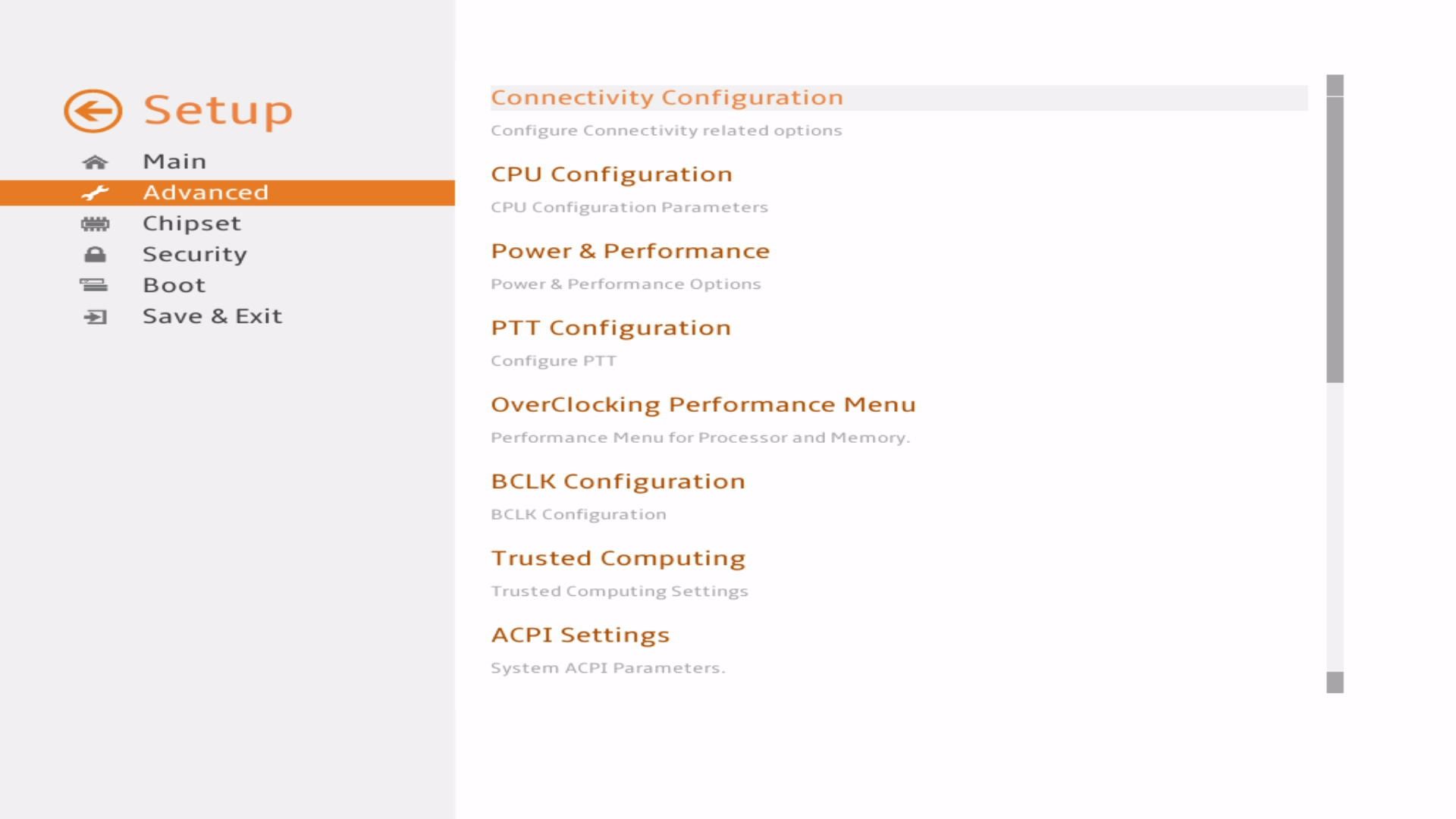

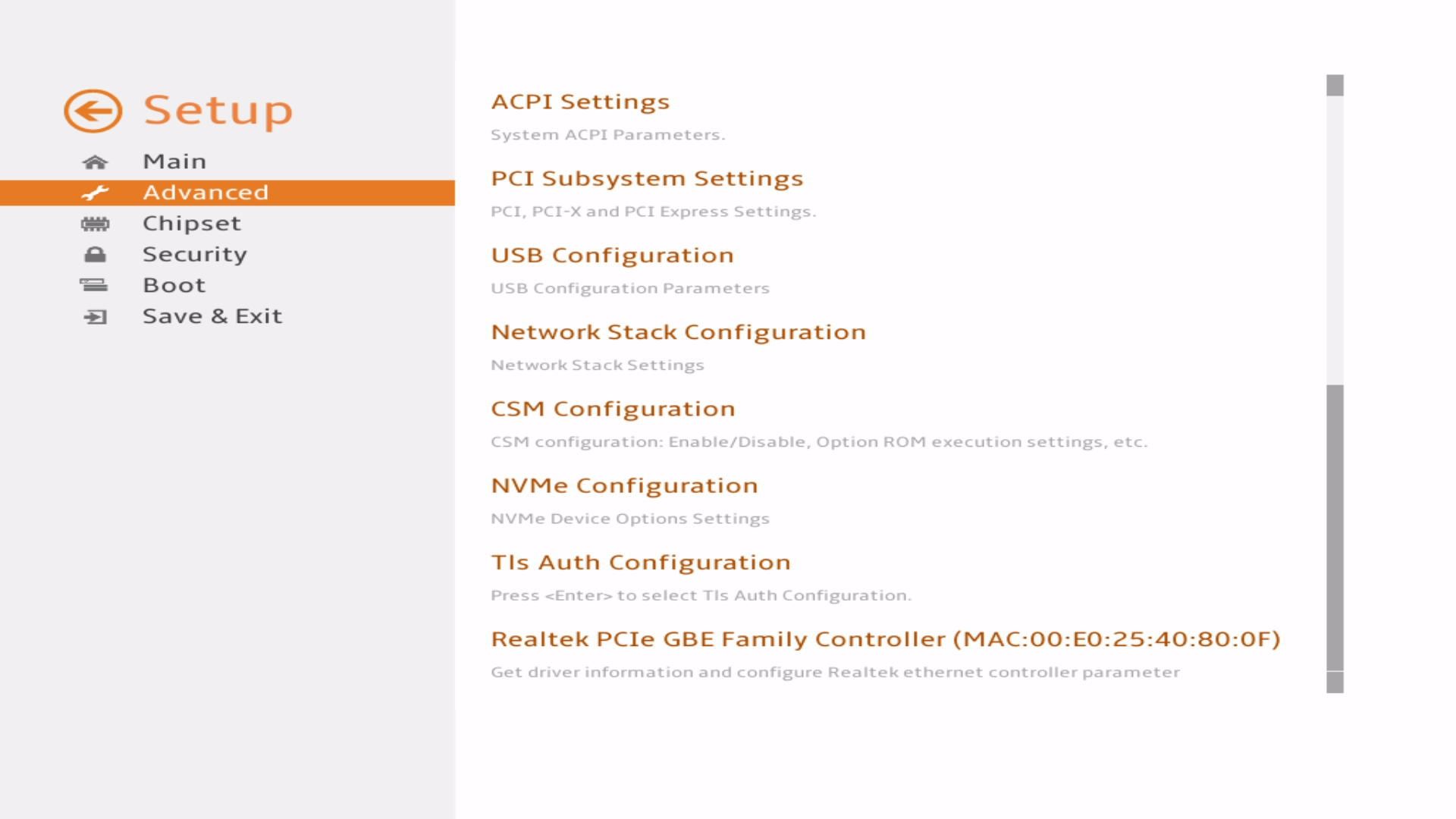

Раздел Advanced даёт полный контроль над возможностями платы. Он состоит из десятка подразделов.

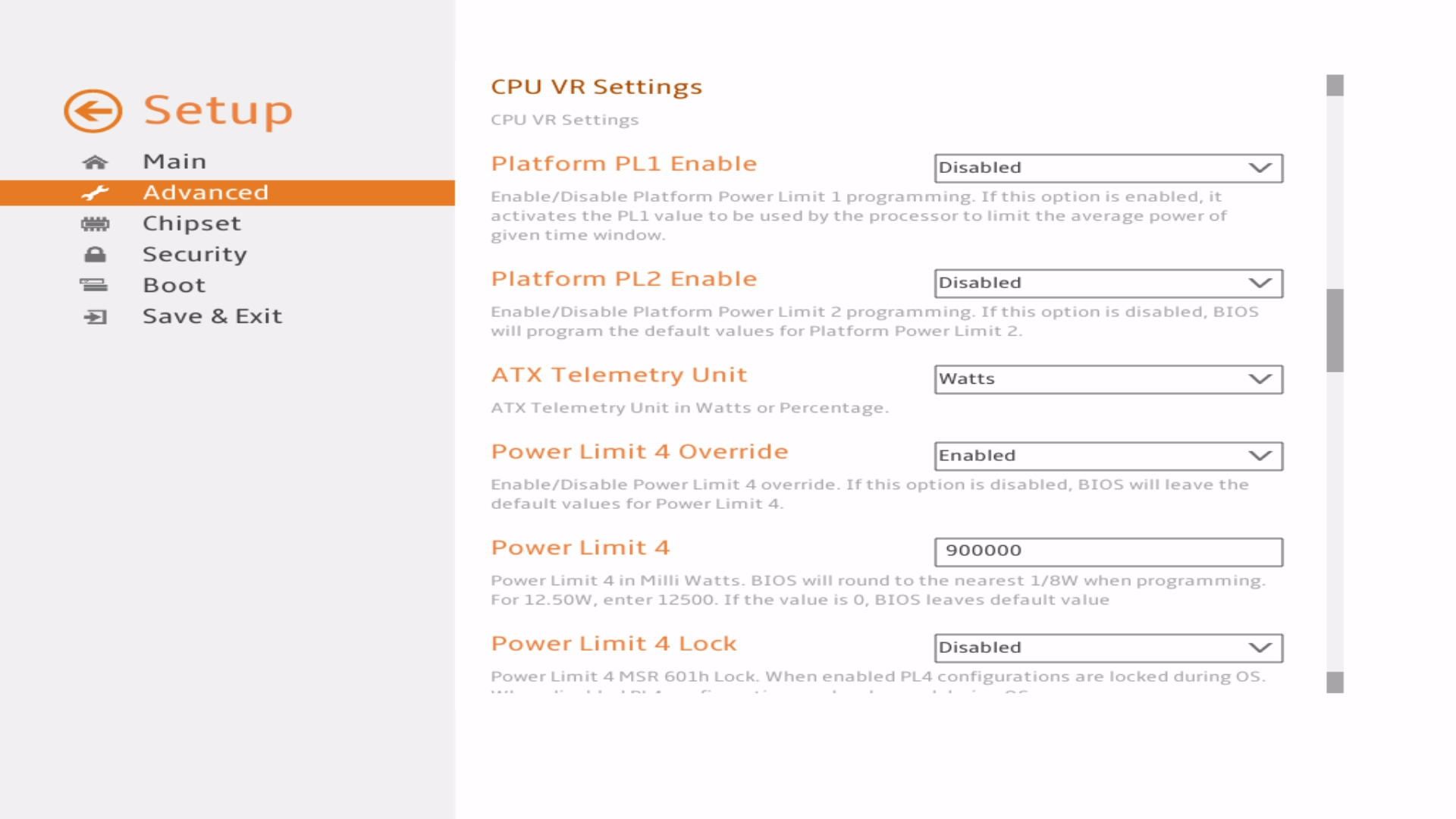

Плата позволяет настроить лимиты энергопотребления процессора PL1 и PL2, в том числе отключить их.

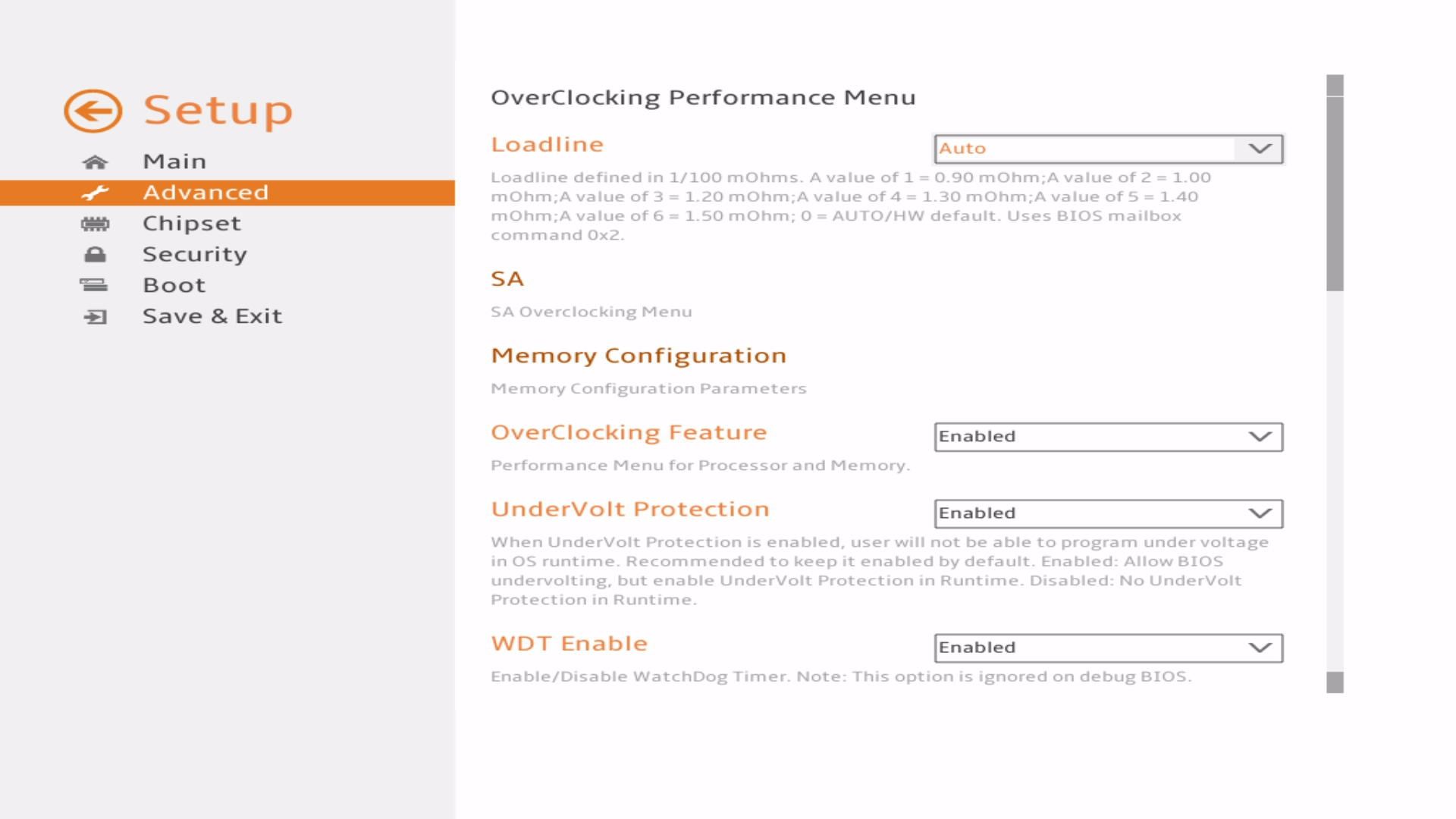

Присутствуют настройки разгона, хотя большинство из них на чипсете Intel H610 недоступны.

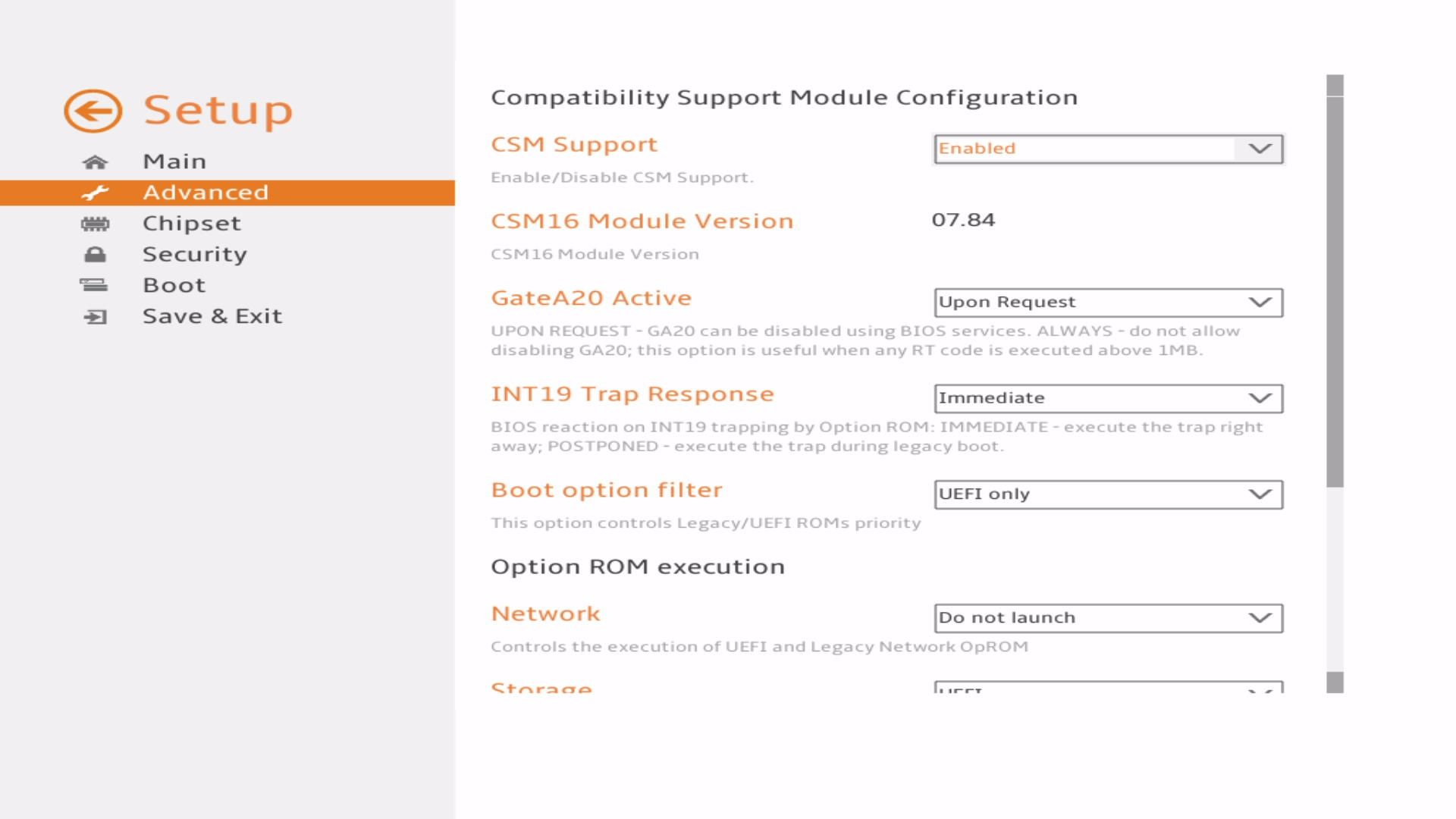

Настройки CSM позволяют установить нестандартные и старые операционные системы, не поддерживающие UEFI, или загрузиться с устройств с разметкой MBR.

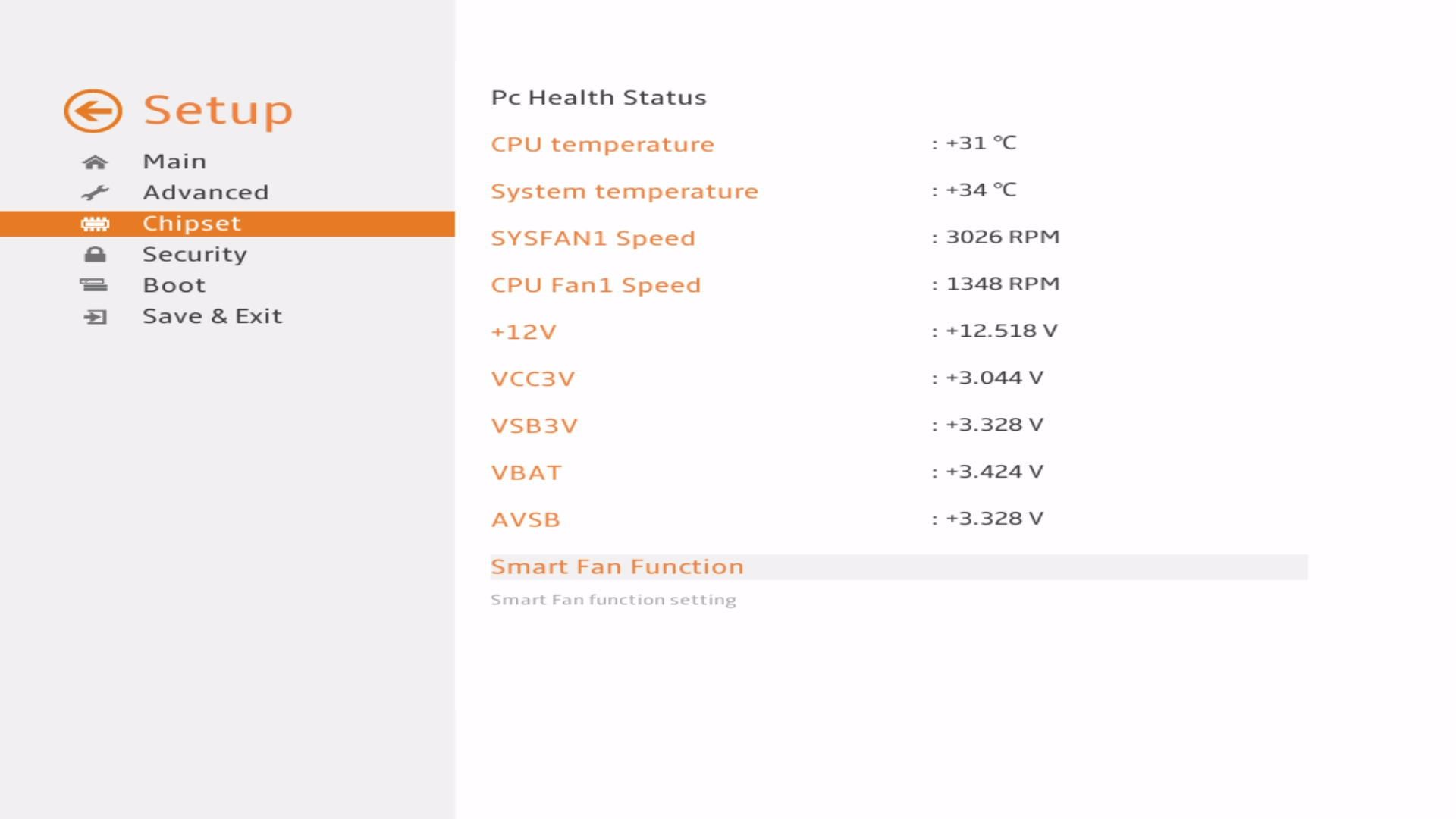

Присутствует раздел с мониторингом температур и напряжений. Здесь же можно настроить подключенные вентиляторы.

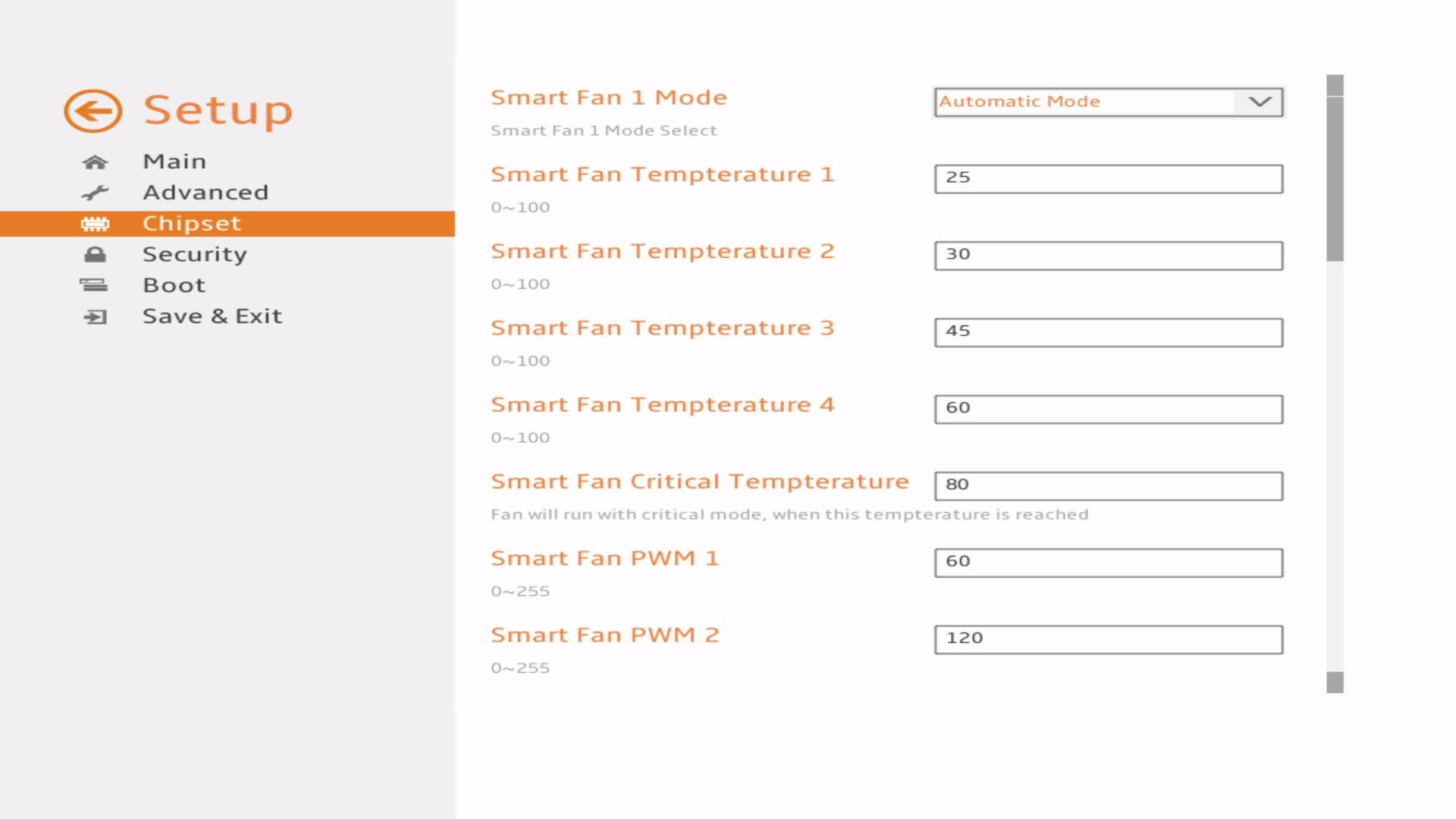

Для каждого вентилятора указываются четыре температурные точки, при достижении которых меняется коэффициент заполнения PWM и, соответственно, обороты вентилятора. В отличии от большинства плат, где коэффициент указывается в процентах, здесь применяются условные единицы от 0 до 255, что не очень удобно или как минимум непривычно. По умолчанию система охлаждения настроена на высокую производительность и низкую температуру — 50% оборотов активируется уже при 30 °С. Для пониженного уровня шума я рекомендую сдвинуть все температурные точки вверх на 20 градусов.

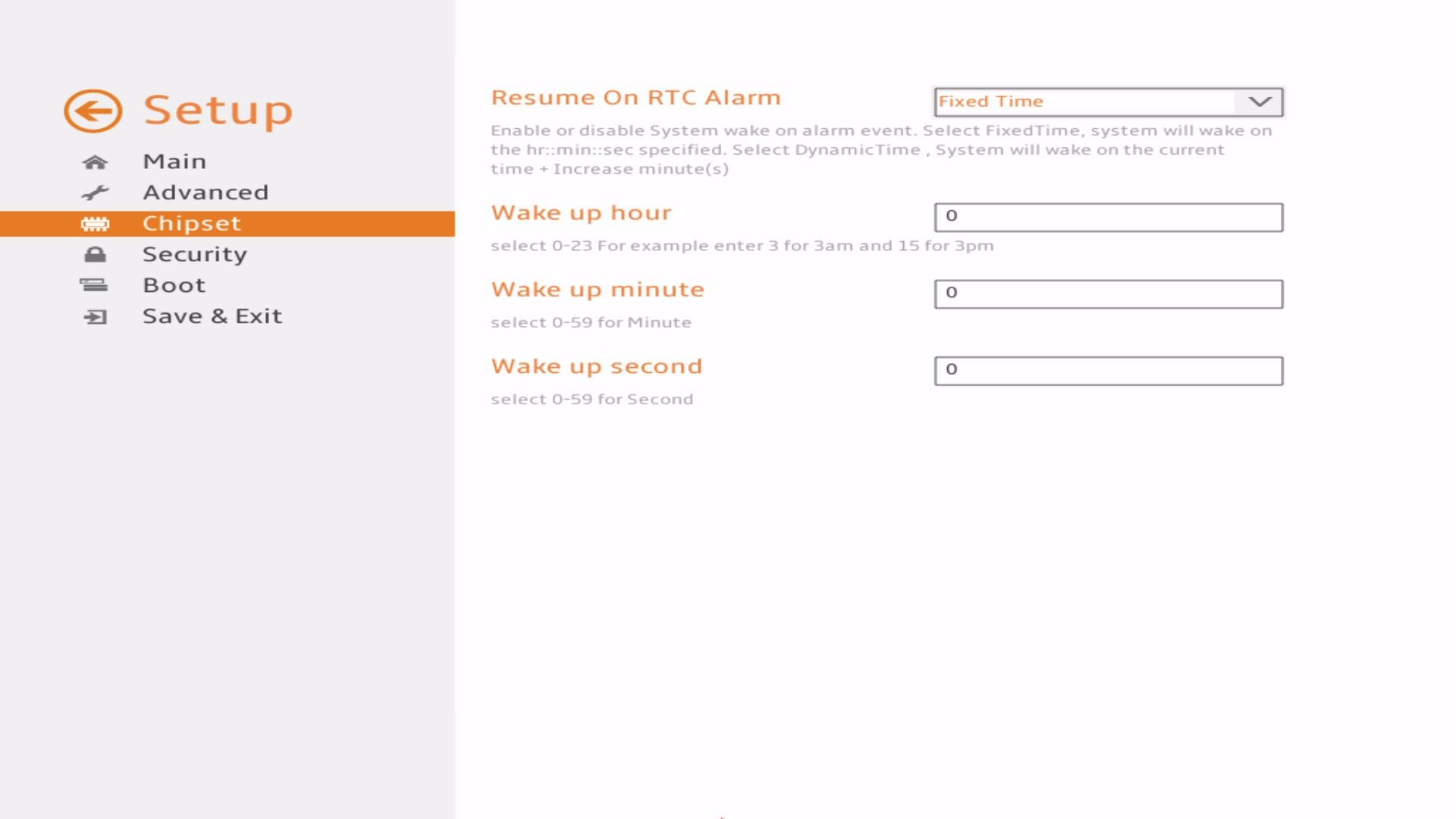

Плата позволяет автоматически включать ПК ежедневно в определённое время. Такая возможность может быть востребована в организациях. Например, для автоматического создания резервной копии данных в нерабочее время.

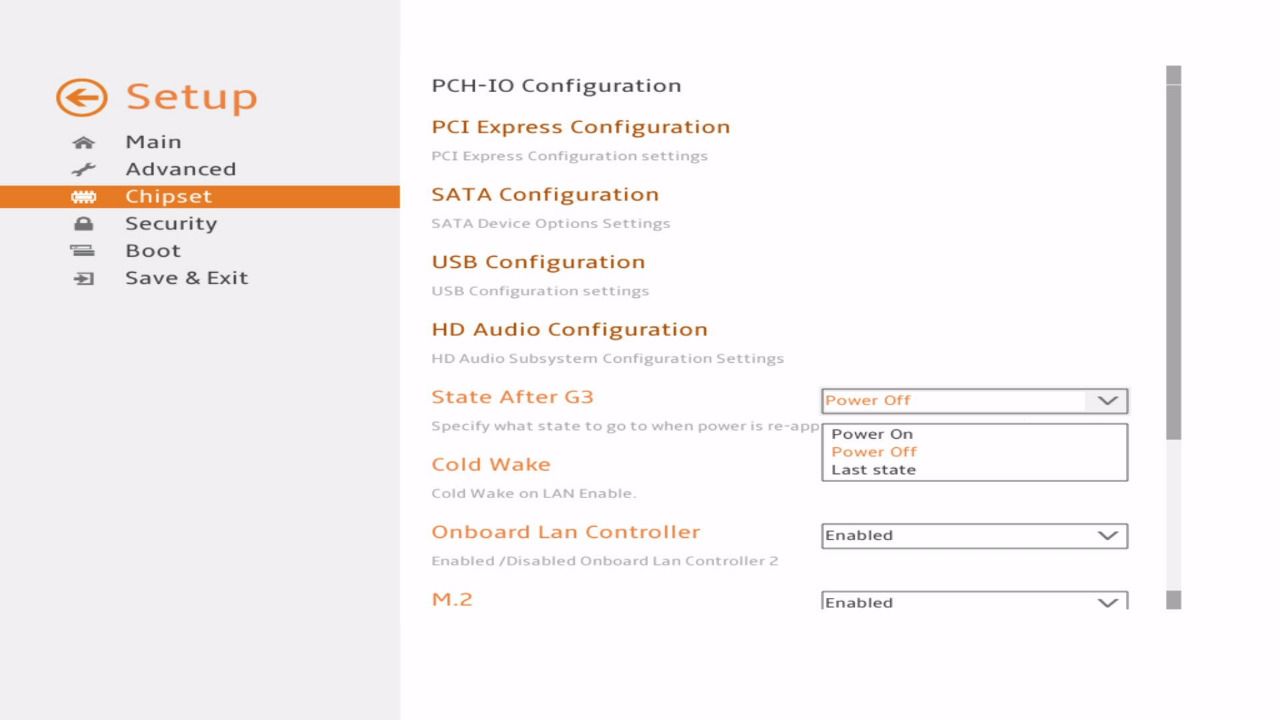

Ещё одна полезная настройка в разделе Chipset — возможность указать состояние платы после аварийного отключения питания. При восстановлении электроэнергии ПК может автоматически включиться либо остаться в выключенном состоянии.

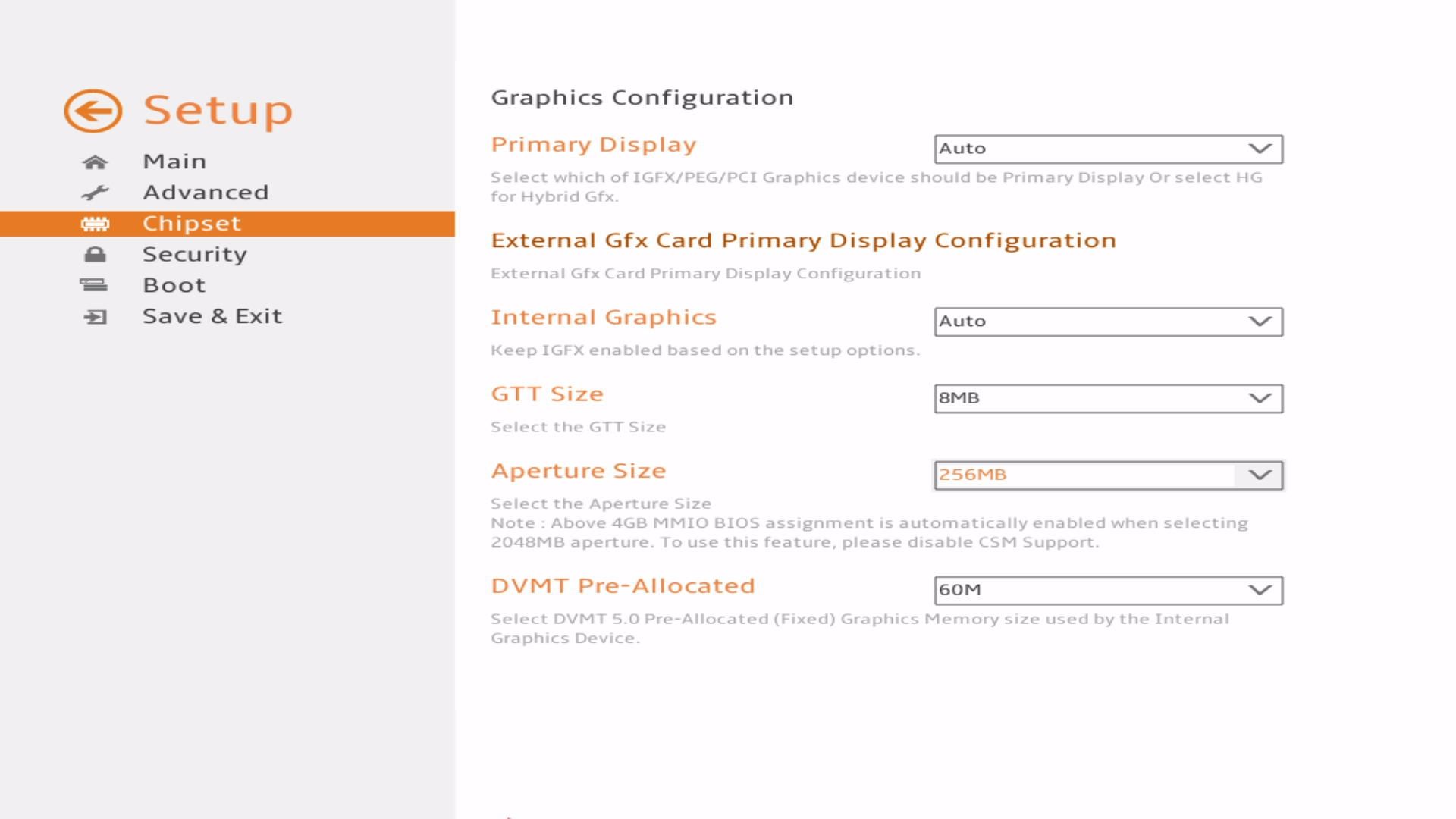

При использовании интегрированного в процессор видеоядра можно указать доступную память и некоторые другие параметры.

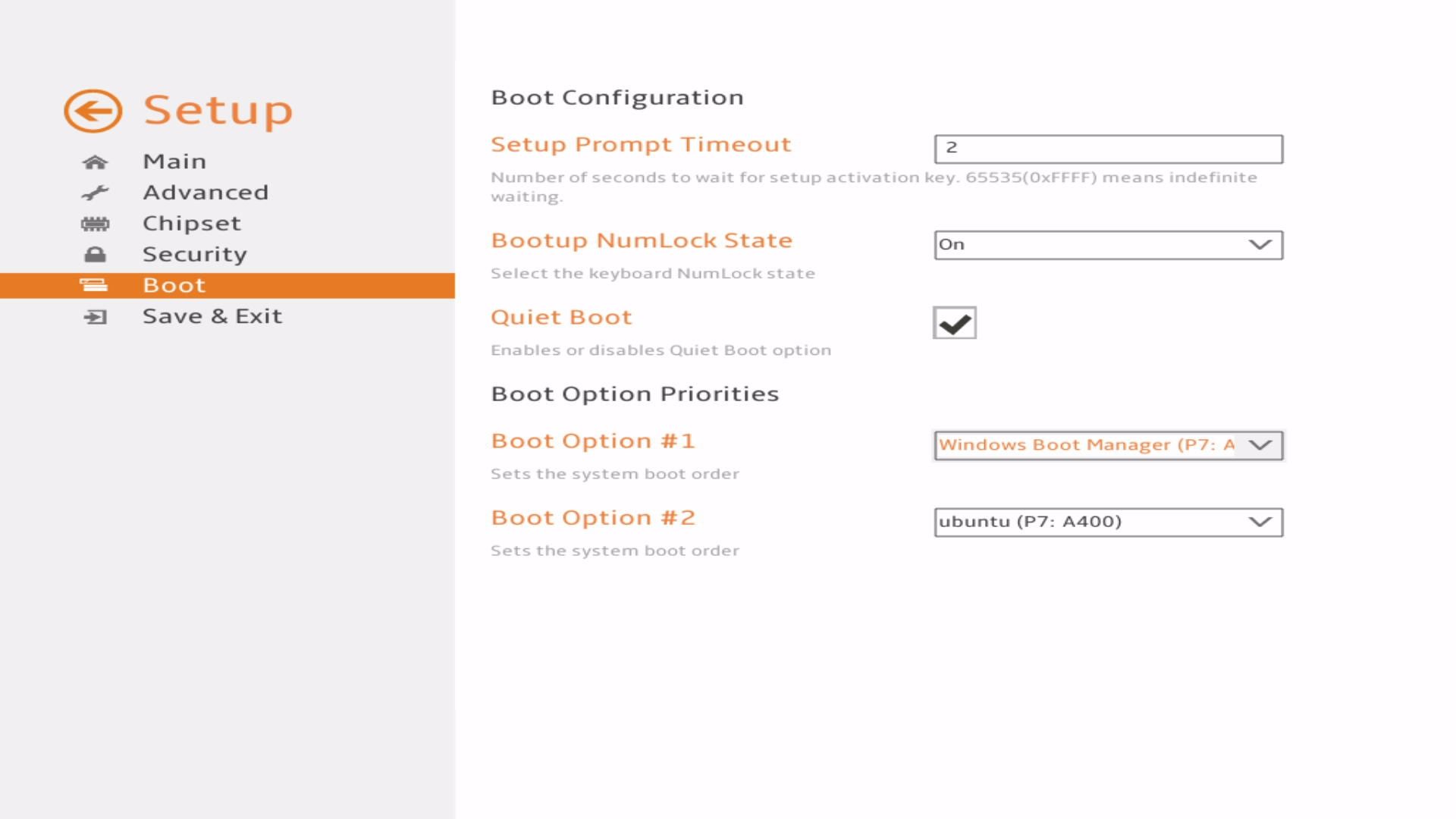

Настройки загрузки скромные, но всё необходимое здесь есть.

Также предлагаю ознакомиться с видеообзором возможностей BIOS данной платы.

Тестирование

Очевидно, что BaseTech H610M-VH задумывалась как недорогая материнская плата для офисного ПК. Однако мне стало интересно, подойдёт ли она для бюджетного игрового компьютера. И я собрал системный блок следующей конфигурации:

• Материнская плата BaseTech H610M-VH
• Процессор Intel Core i5-12400F
• Кулер Zalman CNPS4X
• Оперативная память BaseTech DDR4 8Gb 3200Mhz
• Видеокарта MSI RTX 3060 Ventus 2X 12G OC
• SSD BaseTech A400 128Gb
• SSD Netac NV7000 1Tb
• Корпус BaseTech GFX-06
• Блок питания Zalman MegaMax 800W

Дополнительно на процессорный кулер был установлен 92-мм вентилятор e2e4 FanCase.

Тестирование проводилось в операционной системе Windows 10. Драйвера к плате не прилагаются, но на официальном сайте BaseTech можно скачать комплект драйверов для H610M-VH для ОС Windows 10 и 11. Отмечу непривычно большой объём загрузки — более 2 ГБ.

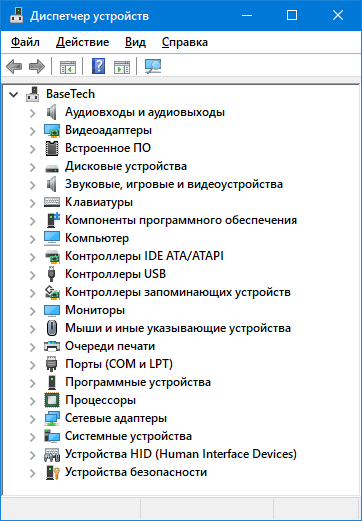

С полным перечнем компонентов материнской платы можно ознакомиться в отчёте AIDA64.

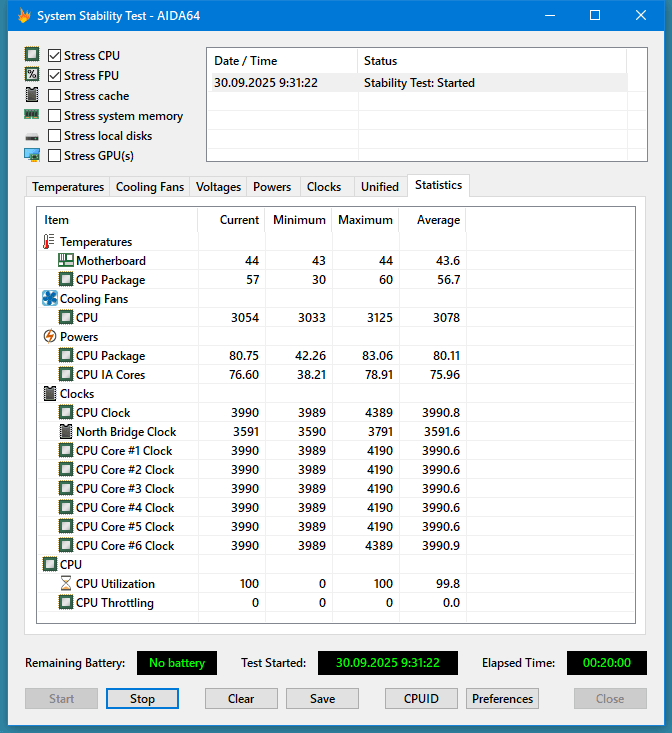

Сборка была проверена на стабильность с помощью AIDA64. В результате 20-минутного стресс-теста никаких проблем не выявлено. Процессор потреблял в пике 83 Вт, что для системы охлаждения оказалось незаметной нагрузкой.

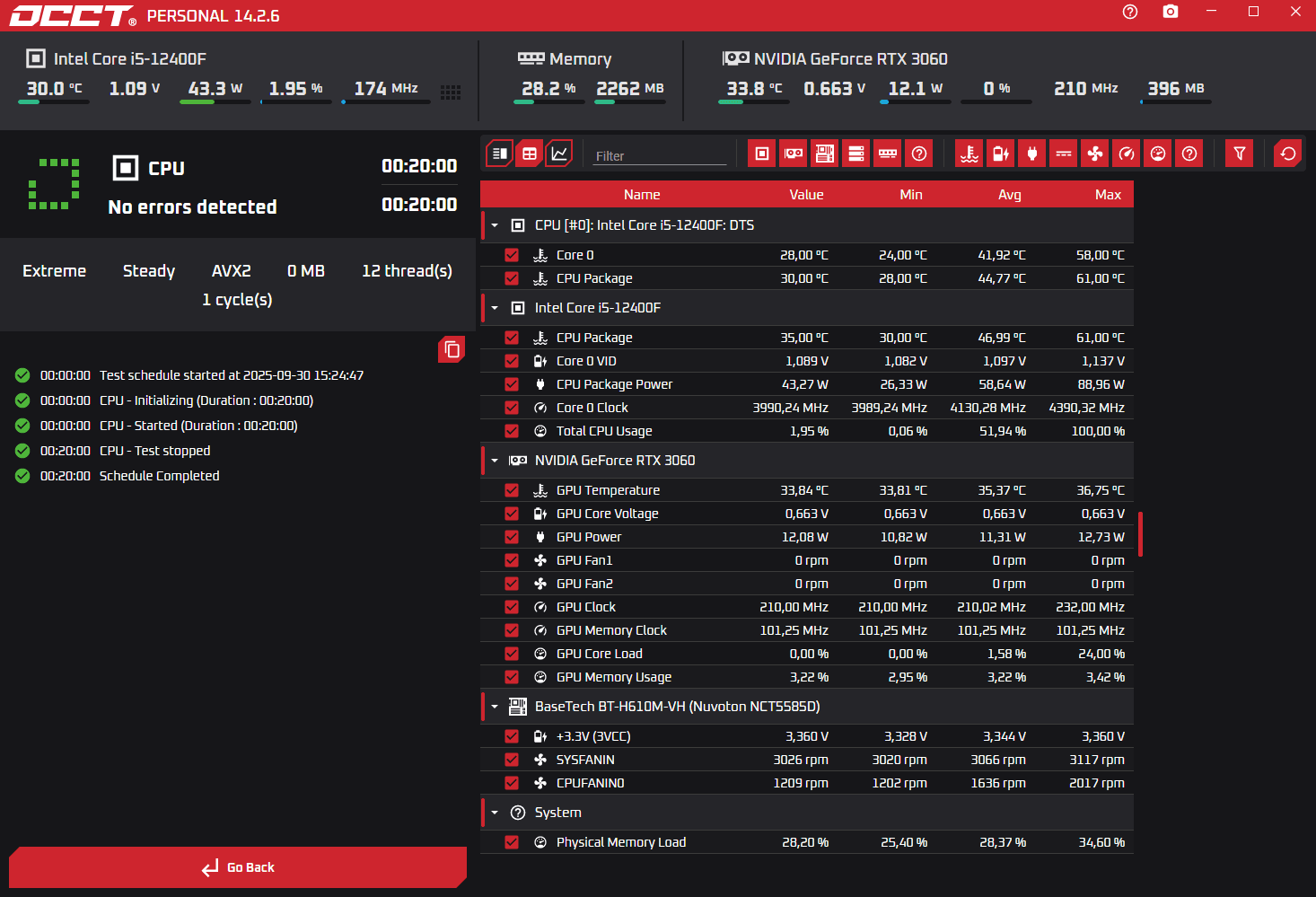

В тесте OCCT энергопотребление процессора достигало 89 Вт, что тоже не сказалось на стабильности и температурных показателях — температура CPU не превышала 61 °С.

Отмечу, что потребляемая мощность процессора оказалась почти на 10 Вт ниже, чем на плате BaseTech H610M, которую я тестировал ранее. Причина — разные преобразователи питания процессора (MOSFET). В плате плате BaseTech H610M-VH на одну фазу меньше, из-за чего она больше ограничивает процессор.

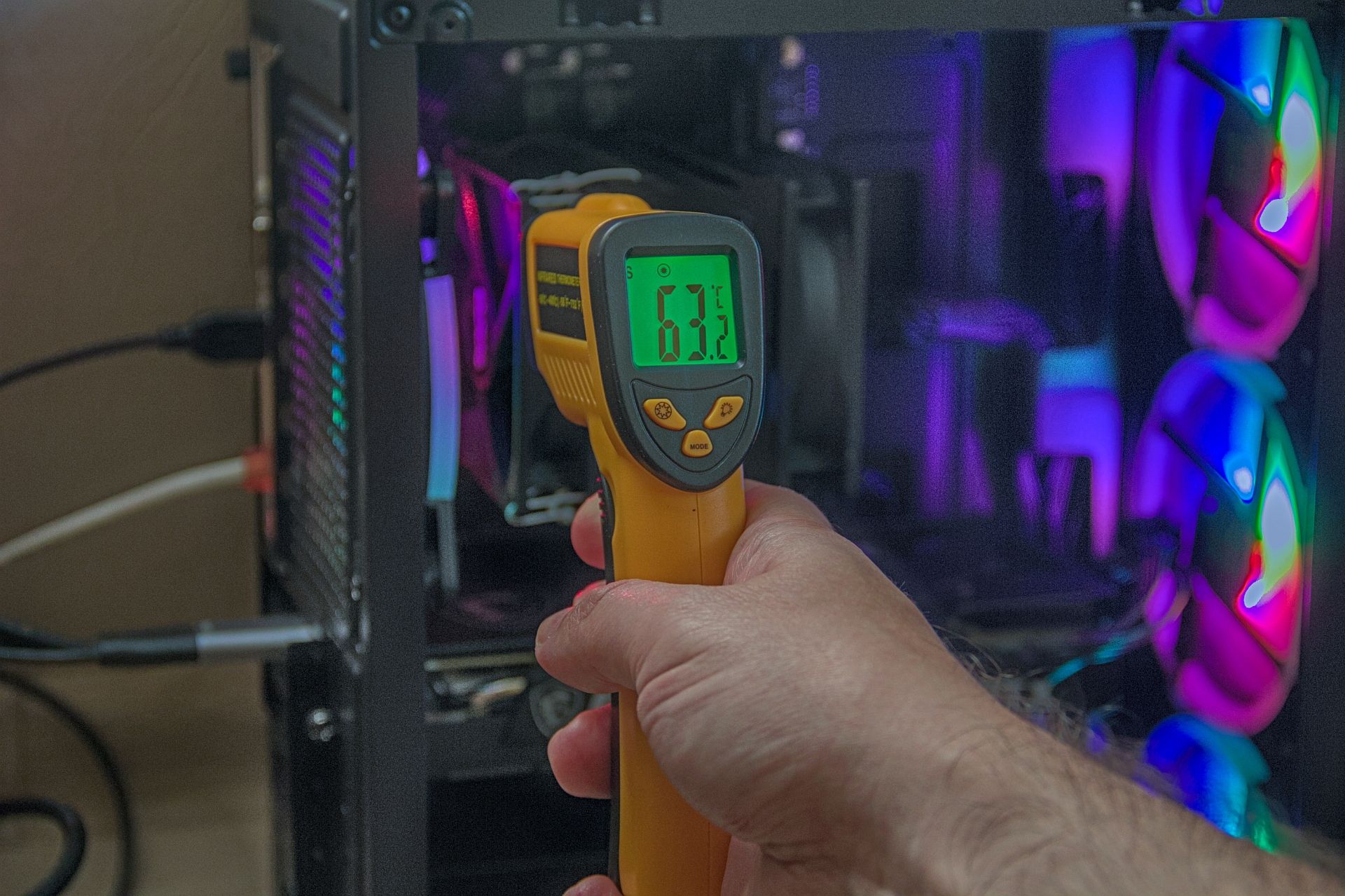

Поскольку на плате нет температурного датчика MOSFET, для замеров я воспользовался инфракрасным термометром. Во время стресс-тестов нагрев не превысил 65 °С, что можно считать отличным результатом.

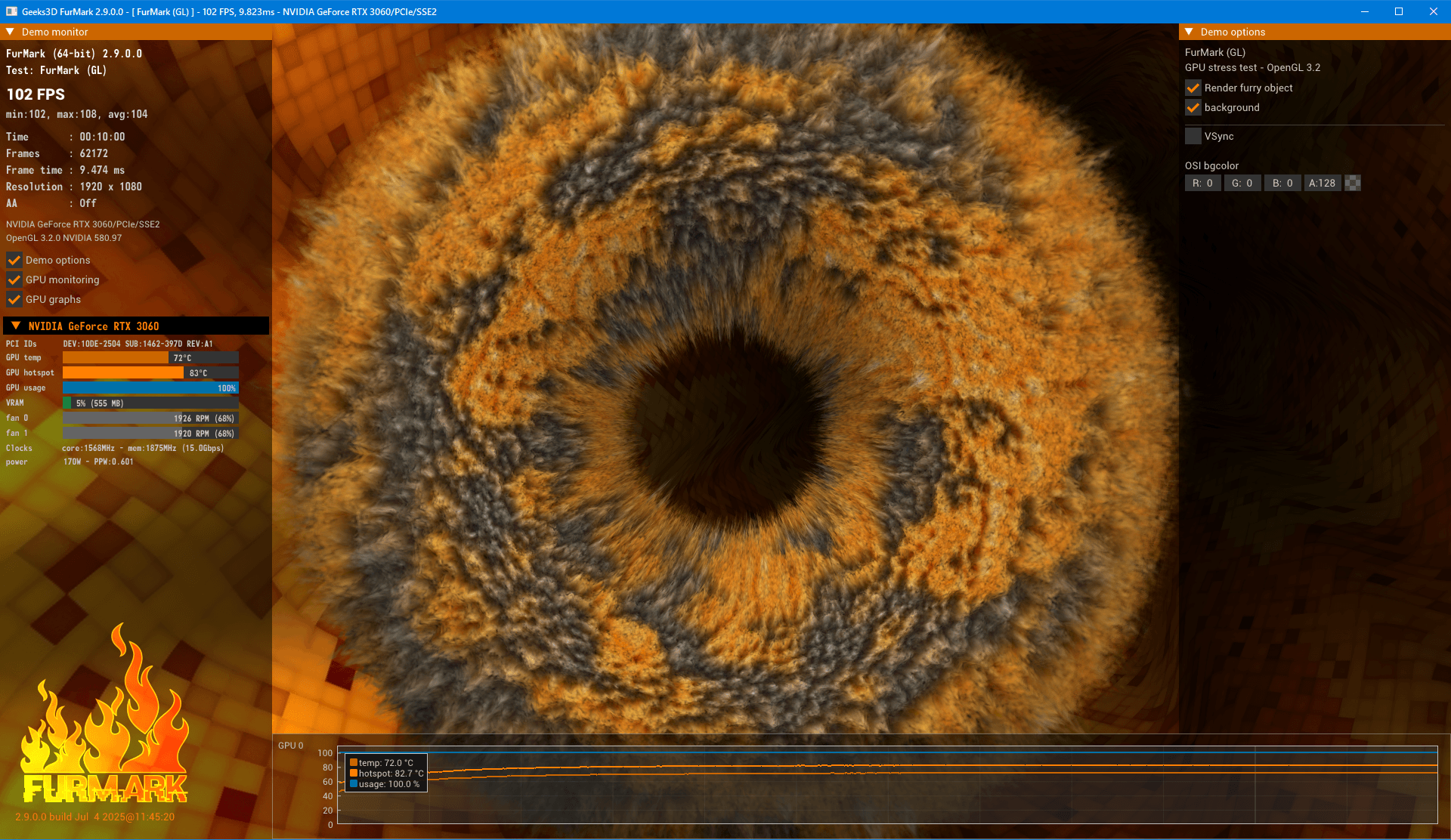

Нагрузка на видеокарту создавалась при помощи «мохнатого бублика» (FurMark). После 10 минут теста температура видеокарты MSI RTX 3060 Ventus 2X в самой горячей точке установилась на отметке в 83 °С. Со стабильностью проблем также не возникло.



Сеть и накопители

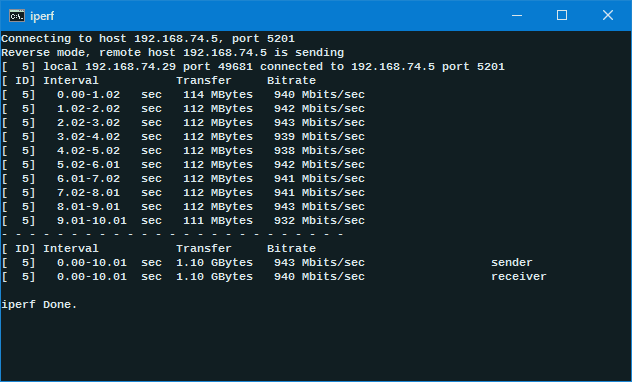

На плате установлен гигабитный сетевой контроллер 8111H производства Realtek. Он позволяет полностью утилизировать доступную пропускную способность за вычетом служебных данных, что подтверждается результатами тестирования в iperf.

Встроенного WiFi-адаптера на плате нет. При необходимости на плату можно установить любой сетевой адаптер M.2 типоразмера 2230, например, Intel AX200.

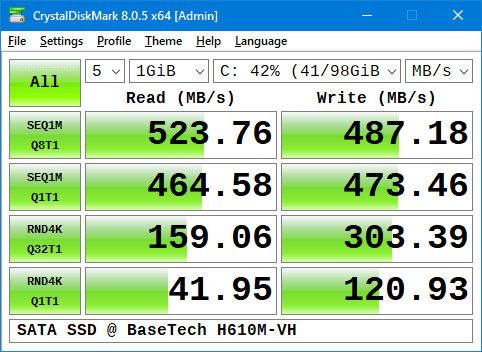

Пропускная способность современных SATA SSD при последовательном чтении часто упирается в верхнюю границу интерфейса, что и продемонстрировал SSD BaseTech A400.

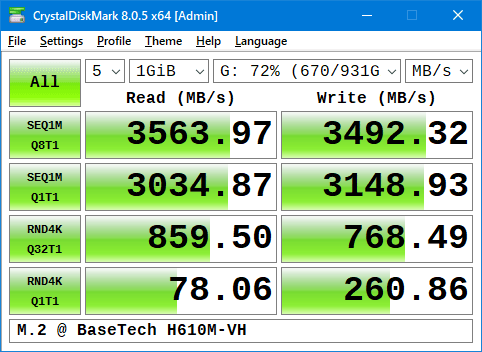

Затем я проверил производительность намного более быстрого SSD NVMe Netac NV7000 с интерфейсом PCIe 4.0 x4. Из-за того, что чипсет Intel H610 ограничен линиями стандарта 3.0, накопитель выдал всего 4 ГБ/с вместо 7 ГБ/с (без учёта накладных расходов на передачу данных). Тем не менее, последовательные и случайные скорости диска оказались на очень высоком уровне.

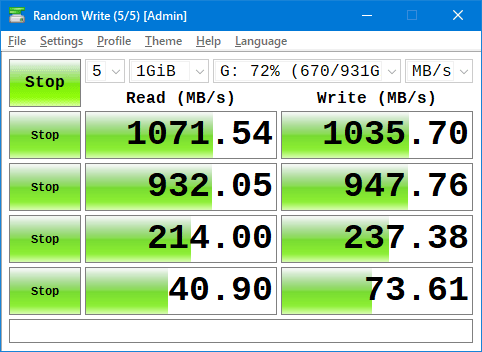

Для проверки USB-портов я использовал всё тот же SSD Netac, но уже в боксе с интерфейсом USB4. Его максимальная пропускная способность — 40 Гбит/c. Порты на задней панели работают в стандарте USB 3.2 Gen 2 и обеспечивают скорость до 10 Гбит/c.

Если планируете подключать быстрый накопитель к порту USB 3.0 на корпусе, то скорость будет ограничена 5 Гбит/c (USB 3.2 Gen 1).



Игровые тесты

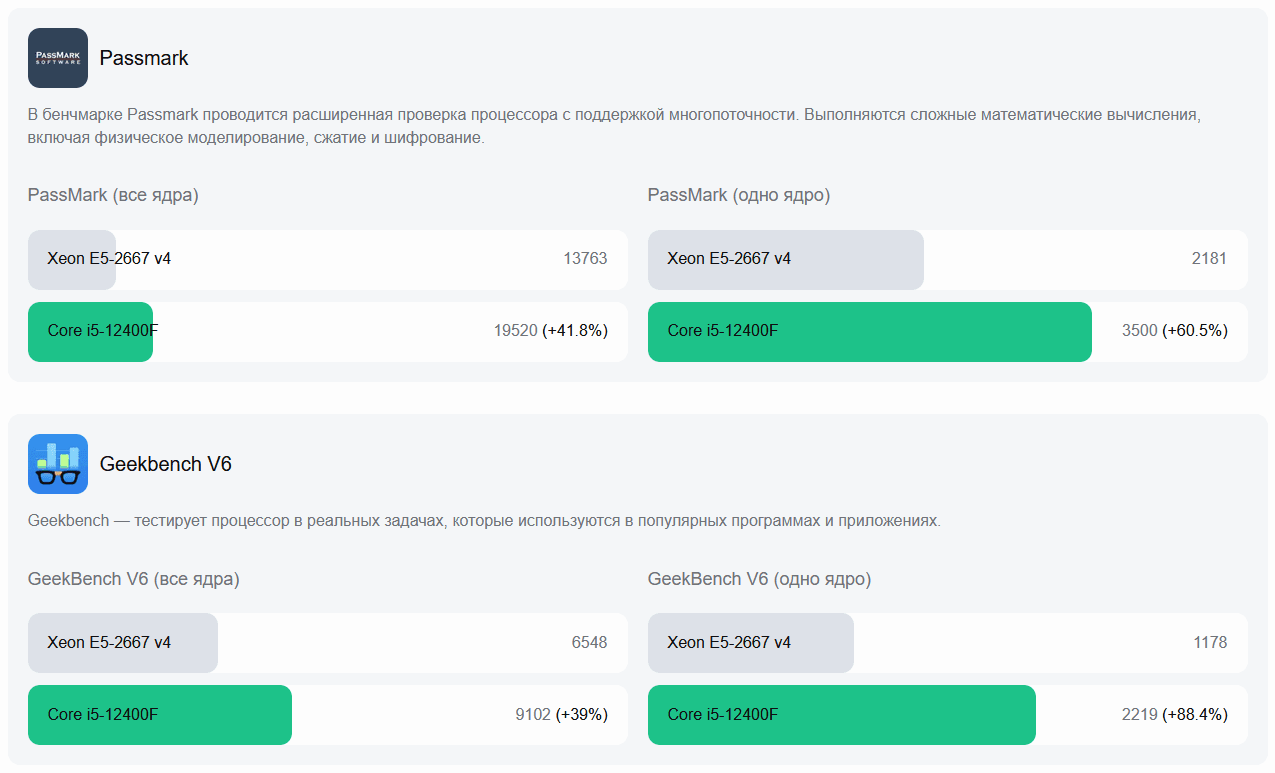

Долгое время бессменным фаворитом у самых экономных геймеров были сборки на процессорах Intel Xeon. Однако у данных CPU есть серьёзные ограничения в виде низкой одноядерной производительности. По этой причине далеко не во всех играх сборки на Xeon могут обеспечить комфортный геймплей при приемлемых настройках.

У современных процессоров одноядерная производительность значительно выше благодаря более высокому показателю выполняемых инструкций за такт (IPC). Для большинства игр в Full HD с максимальными настройками графики достаточно процессора i3 / i5 на платформе LGA 1700 и бюджетной видеокарты, а общая стоимость такой сборки будет лишь незначительно выше, чем у устаревшей платформы LGA 2011.

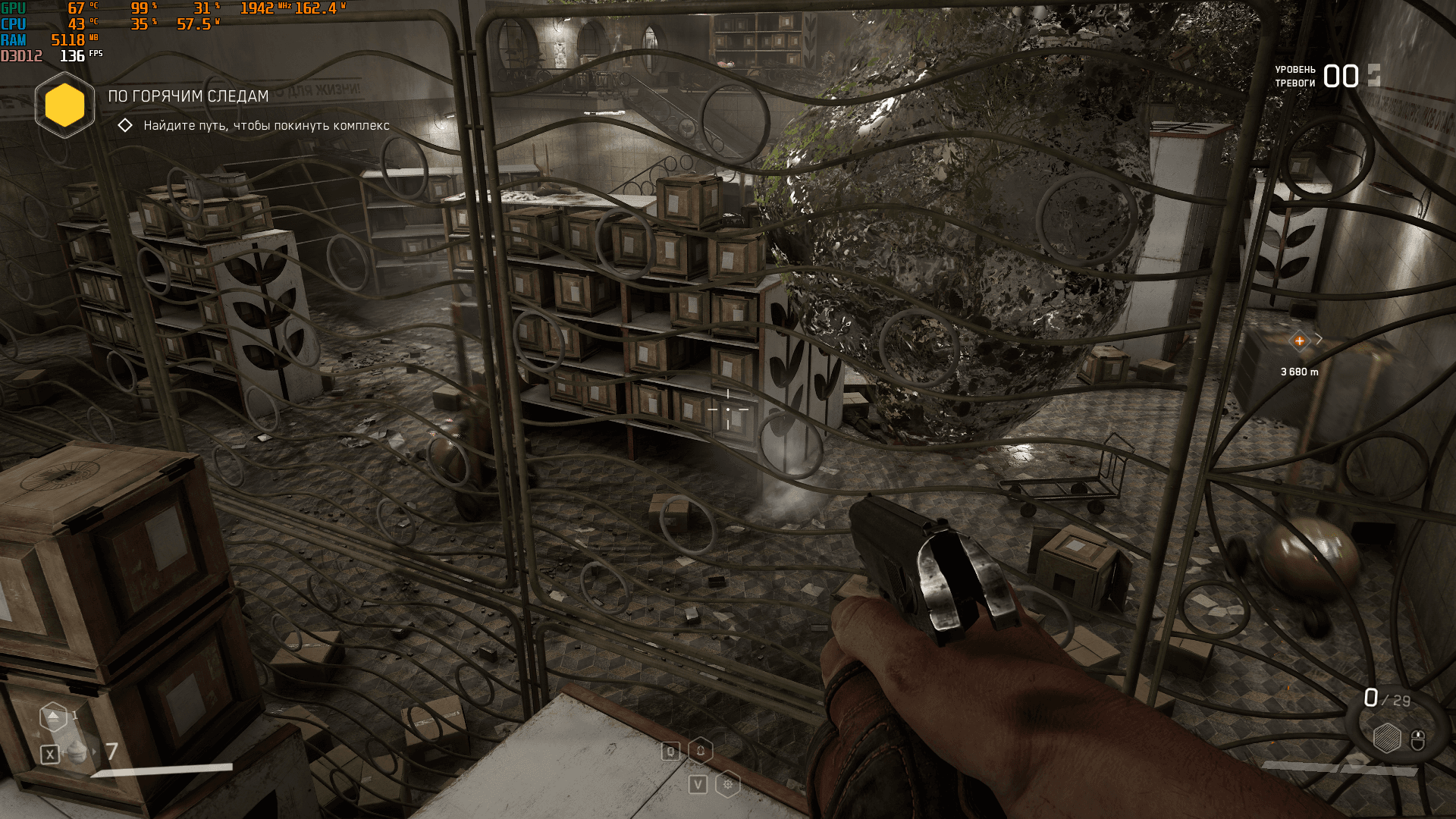

Я проверил сочетание процессора Intel i5-12400F и видеокарты RTX 3060 12Gb в трёх популярных играх. Отечественный блокбастер Atomic Heart очень хорошо оптимизирован — FPS в этой игре стабильно выше 100 даже в локациях с большим количеством врагов и сложным освещением.

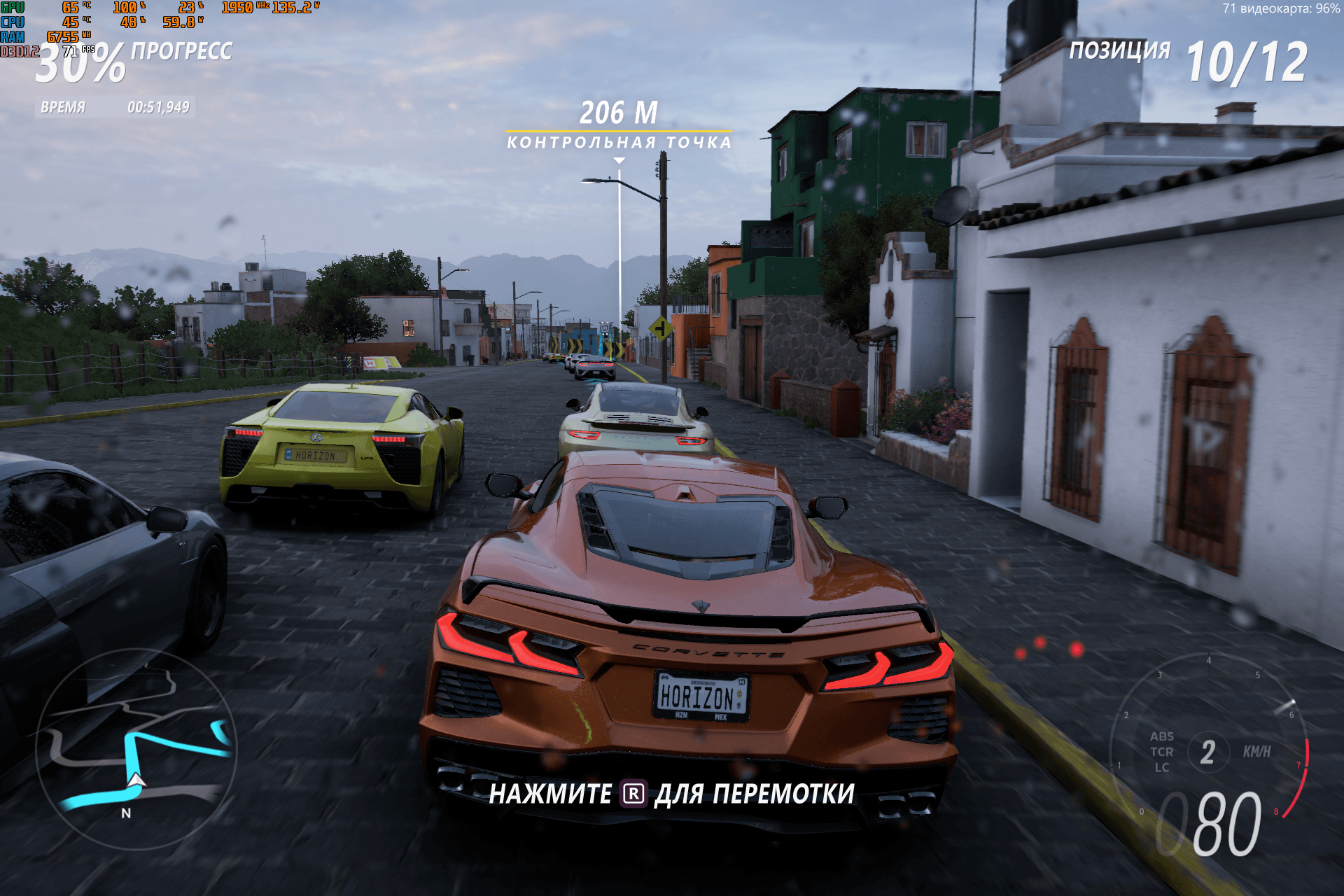

Нет проблем с производительностью и в автогонках Forza Horizon 5. Счётчик кадров не опускается ниже 60, что даёт хорошую отзывчивость при управлении автомобилем.

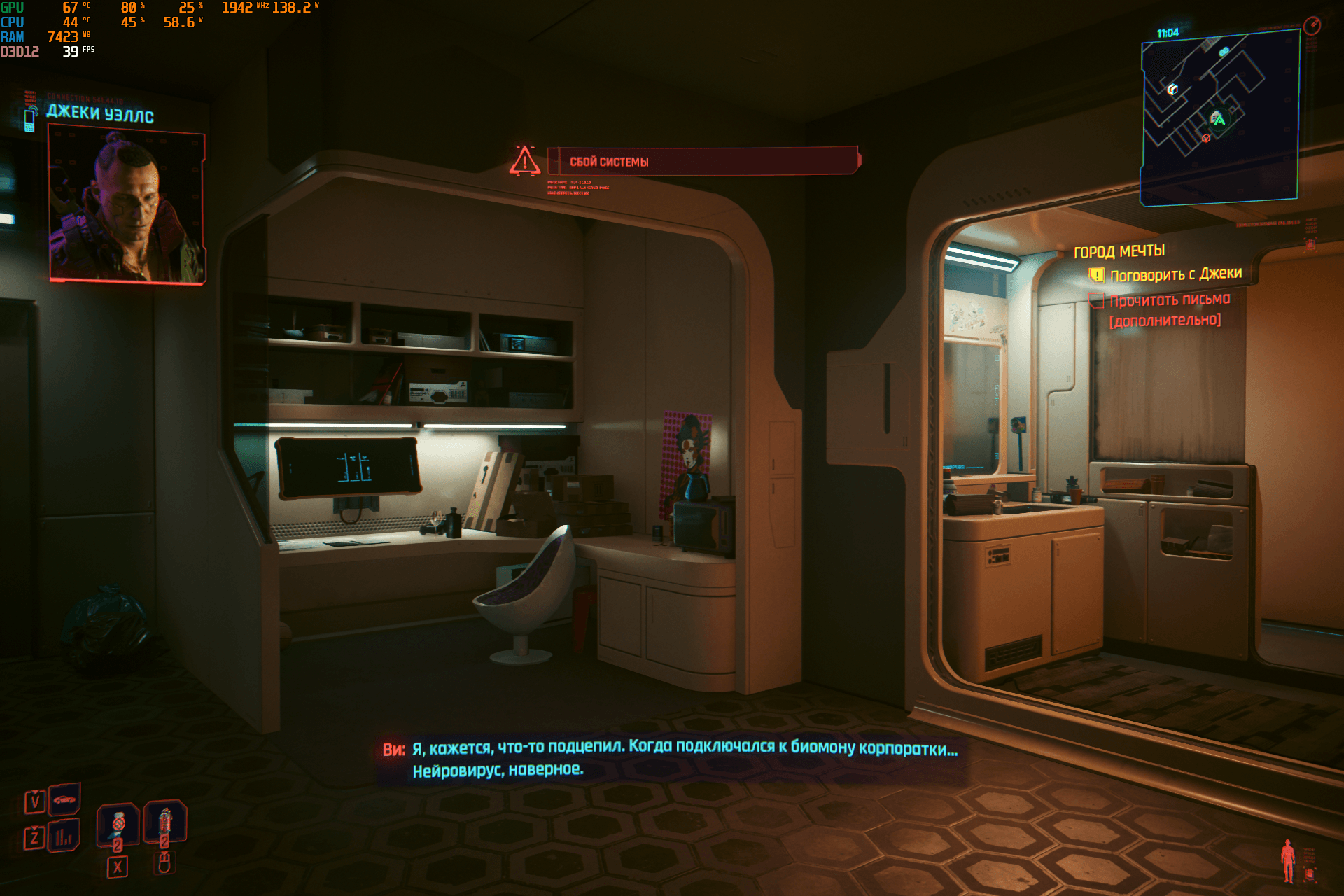

Но есть и такие игры, где придётся жертвовать качеством картинки либо увеличивать бюджет на видеокарту. Одна из них — Cyberpunk 2077. Если во время мирного исследования мира 40−60 FPS более чем достаточно, то при стычках с противниками счётчик кадров может упасть ниже 30 FPS.

Итого — плата BaseTech H610M-VH подходит для сборки бюджетного игрового ПК. Но чудес ждать не стоит, и если ваша цель — современные ААА-тайтлы, то о максимальных настройках графики придётся забыть.



Работа под ОС Linux

Многие компании в целях экономии переводят рабочие места на бесплатные ОС. Однако далеко не всё оборудование беспроблемно работает на альтернативных системах. По этой причине я решил проверить совместимость платы BaseTech H610M-VH с операционными системами на ядре Linux.

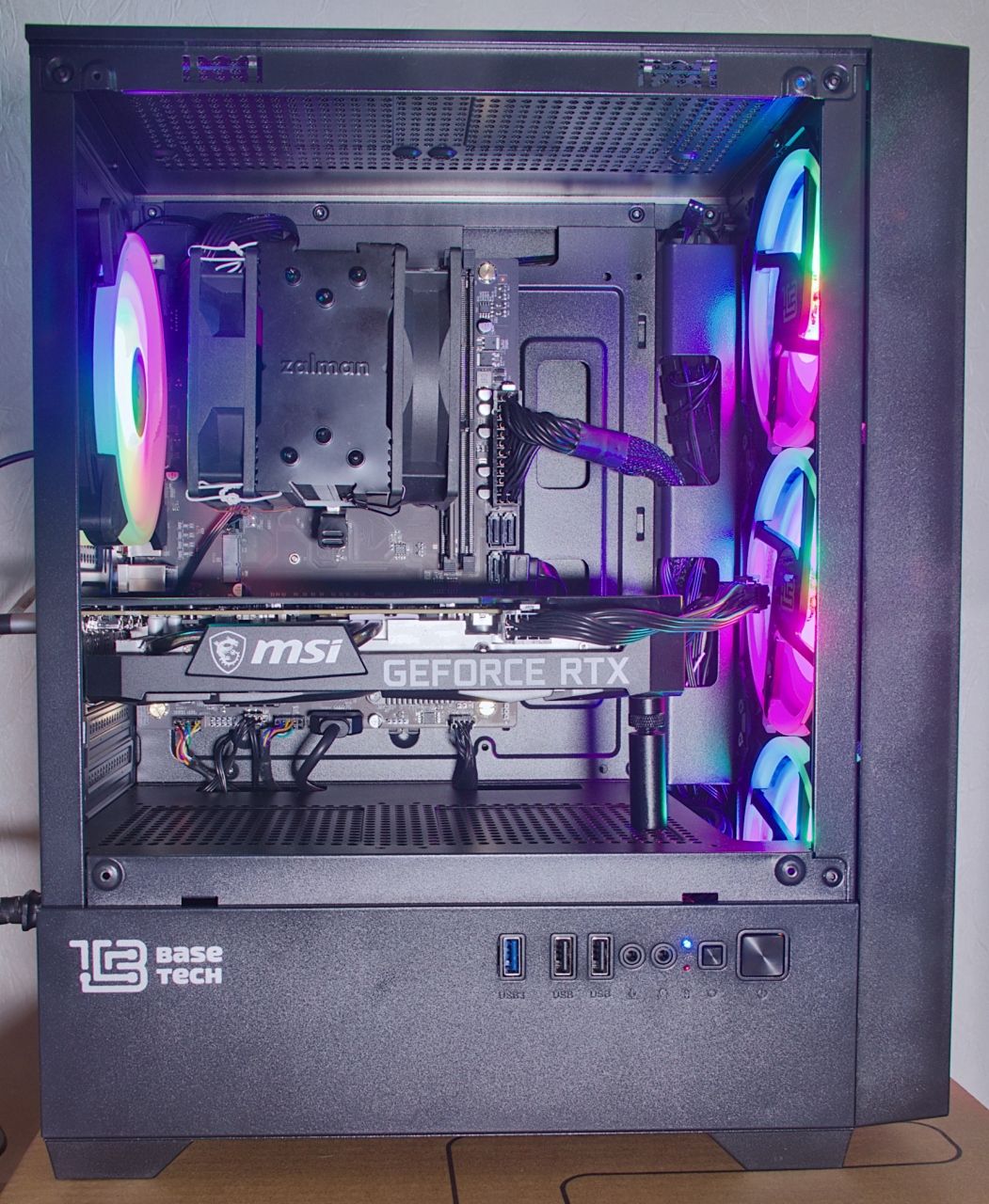

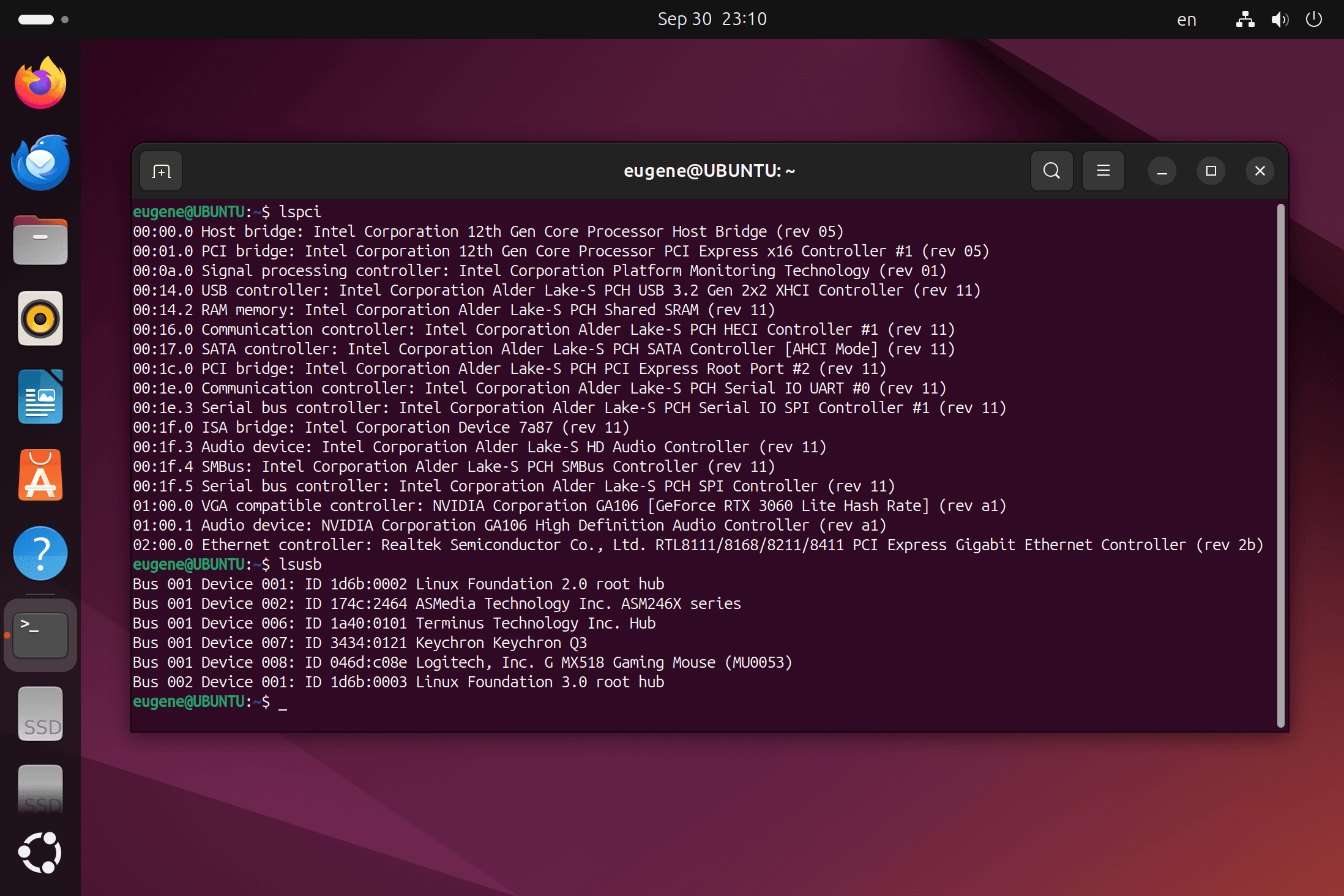

Я использовал тот же системный блок, что в тестах выше, установив на него ОС Ubuntu. В процессе установки проблем не возникло, всё оборудование и периферия были доступны:

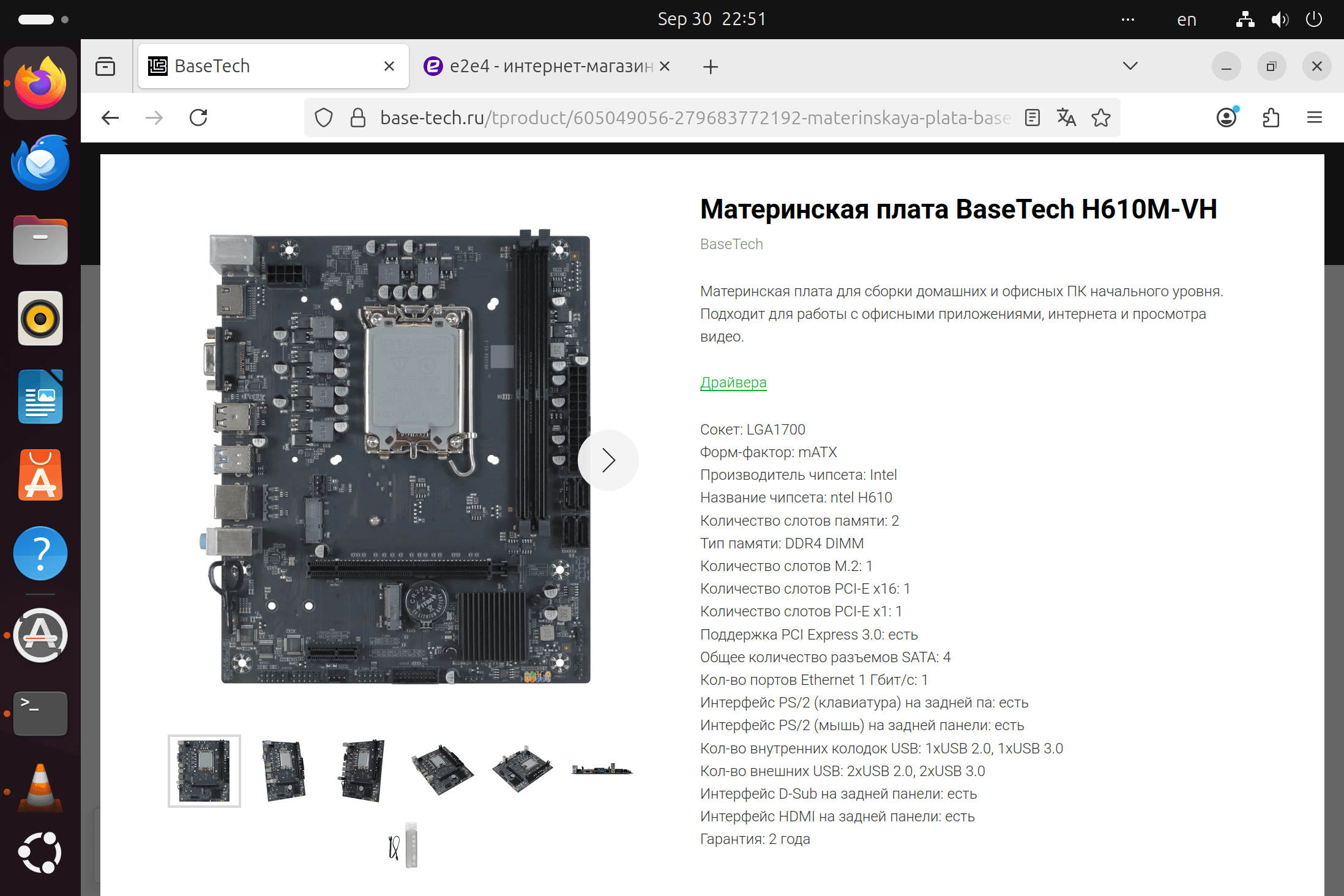

Благодаря DHCP сеть заработала без дополнительной настройки. Браузер, почтовый клиент и большинство офисных программ доступны сразу после установки системы.

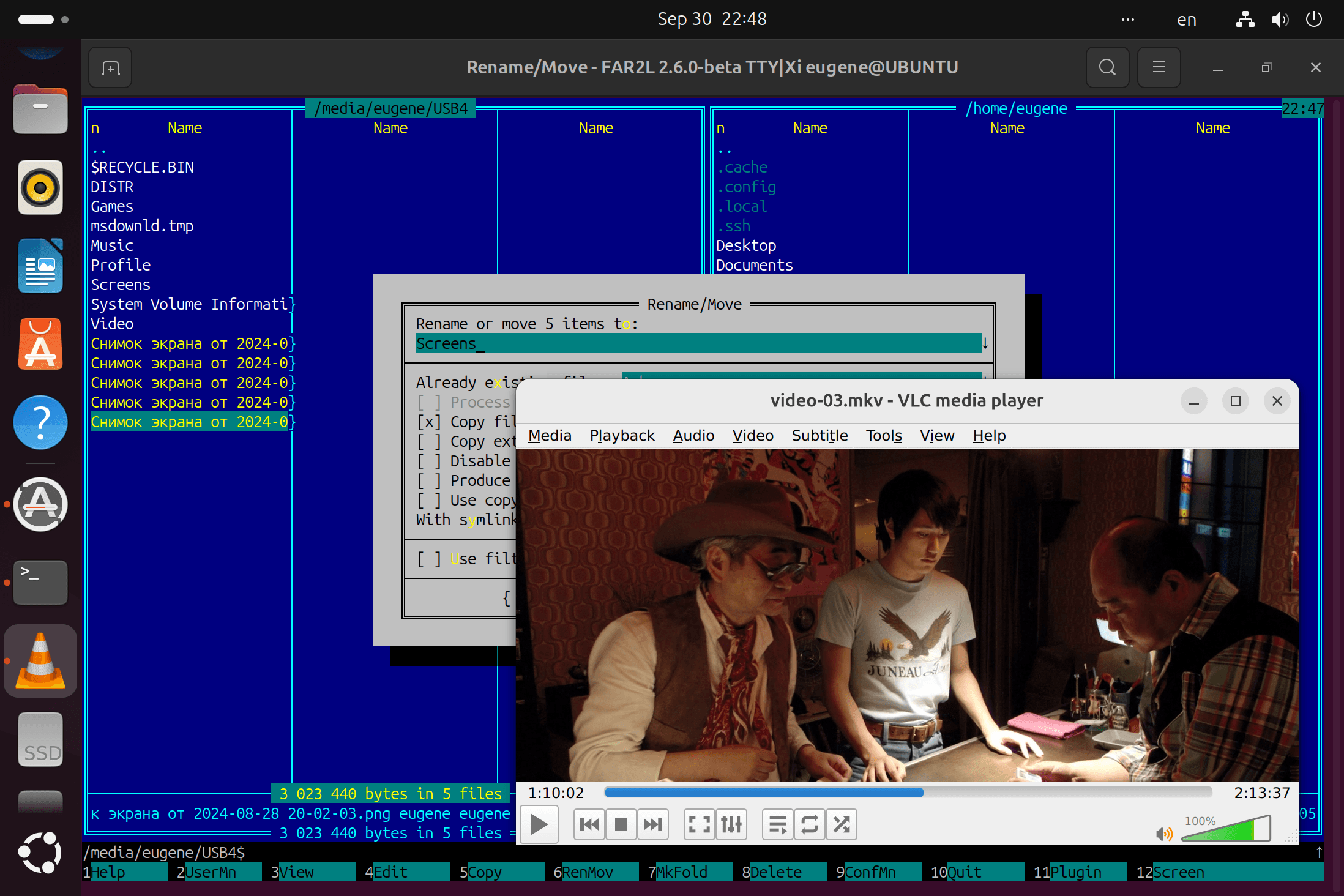

При переходе на Linux не придётся отказываться от программ, к которым пользователи привыкли в Windows — например, FAR Manager и VLC.

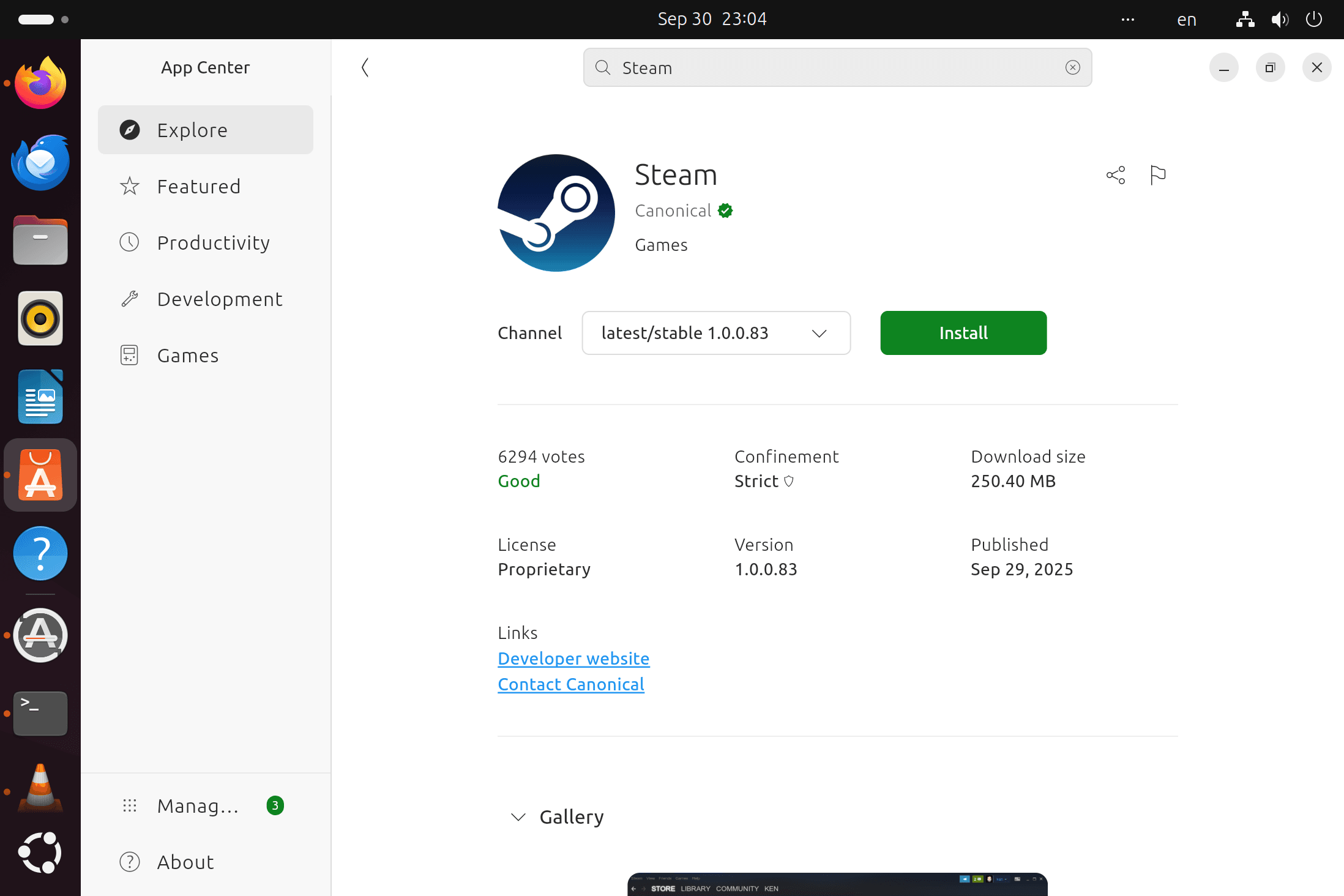

Дополнительное ПО доступно и легко устанавливается из магазина приложений — от мессенджеров и графических редакторов до клиента Steam.



Заключение

BaseTech H610M-VH — недорогая и хорошо оснащённая материнская плата для процессоров Intel 12-го, 13-го и 14-го поколений.

В первую очередь она будет интересна корпоративным клиентам, из-за поддержки современного оборудования и устаревших интерфейсов. Для организаций это важно, так как снижает расходы на обновление ПК. Сотрудники получают более быстрый компьютер, при этом остаются с привычными монитором, клавиатурой и мышью. Поддержка памяти DDR4 позволяет снизить общую стоимость системного блока, поскольку разница в цене между DDR4 и DDR5 всё ещё существенна. Беспроблемную работу в ОС Linux и 3-летнюю гарантию также можно записать в плюсы платы.

Если для офисных ПК плата видится удачным вариантом, то в качестве основы бюджетного игрового ПК к ней есть вопросы. Да, когда бюджет сильно ограничен, а играть хочется, она может стать спасением. Более выгодных предложений на платформе LGA 1700 попросту не найти.

С другой стороны, за дополнительные 1500−2000 ₽ в ассортименте BaseTech имеются платы на чипсете B760. В плане подключения периферии и накопителей возможности Intel B760 несравнимо выше. К тому же, радиатор на MOSFET обеспечит более комфортный температурный режим и позволит в будущем проапгрейдить процессор до i7.
