Стоечный или башенный: какой форм-фактор сервера выбрать
При выборе серверной платформы учитывают не только процессор, память и накопители, но и корпус, в котором будут установлены компоненты. От его форм-фактора зависят условия размещения сервера, количество дисков и плат расширения, возможности охлаждения. В статье разберём особенности стоечных и башенных серверов и выясним, для каких задач подходит каждый форм-фактор.
Содержание

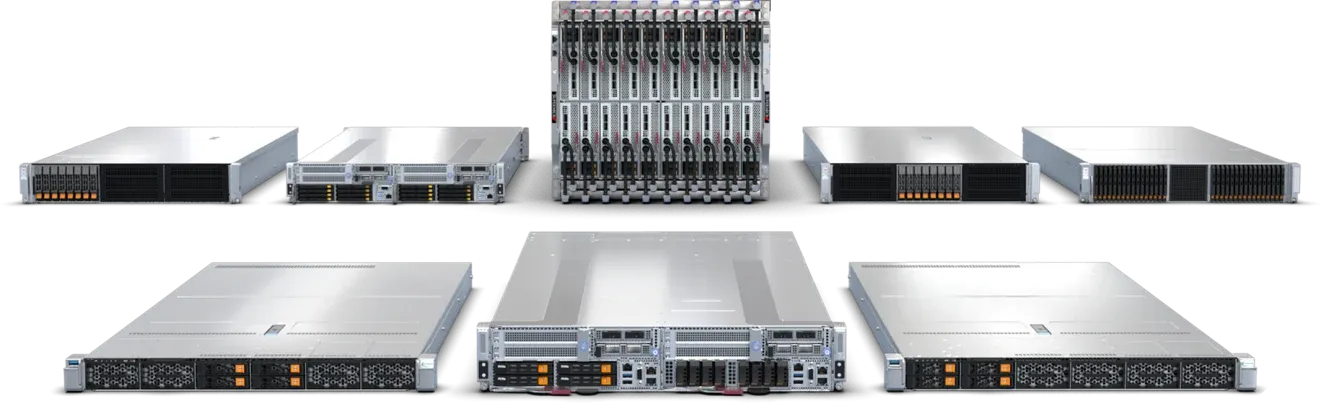

Какими бывают форм-факторы серверов
Серверы выпускают в стоечном (Rack) и башенном (Tower) исполнении. Стоечные модели устанавливают в 19-дюймовую стойку или шкаф, а их высоту измеряют в юнитах. Один юнит (1U) равен 1,75 дюйма, или 44,45 мм. Соответственно, высота сервера 2U составляет 3,5 дюйма, или 88,9 мм. Юниты обозначают только высоту оборудования: его глубина зависит от конкретной модели.
Наиболее распространены серверы высотой 1U и 2U, но существуют также корпуса 3U, 4U и 5U. Чем выше корпус, тем больше в нём места для накопителей, плат расширения и других компонентов.
Башенный сервер внешне напоминает крупный системный блок. Для его установки не нужна стойка: сервер можно разместить на полу, столе или другой поверхности.
Некоторые модели Tower поддерживают и стоечный монтаж — для этого потребуется совместимый монтажный комплект. Такую возможность нужно проверять в характеристиках конкретного корпуса.
Критерии выбора форм-фактора
Перед выбором корпуса нужно определить требования к серверу и условия его эксплуатации.
-
Место установки. Будет ли сервер находиться в офисе, отдельном техническом помещении или ЦОДе? Есть ли серверная стойка или шкаф и планируется ли их установка?
-
Процессор и охлаждение. Производитель указывает, какие процессоры поддерживает серверная платформа и на какой TDP рассчитана система охлаждения. Для компактных корпусов это особенно важно: отвести тепло от мощного процессора в них сложнее.
-
Накопители и платы расширения. Сколько дисков и слотов PCIe требуется сейчас и в дальнейшем? Планируется ли установка графических ускорителей, дополнительных сетевых карт или контроллеров?
-
Горячая замена и резервирование. Нужна ли корзина для горячей замены накопителей? Должен ли сервер продолжать работу при отказе одного из блоков питания? Наличие hot-swap-корзины и резервных БП зависит от конкретной платформы и комплектации.
-
Шум. Если сервер будет находиться рядом с рабочими местами, нужно учитывать уровень шума системы охлаждения. Стоечные модели обычно рассчитаны на размещение в технических помещениях, но фактический уровень шума зависит от платформы и нагрузки.
-
Расширение инфраструктуры. Останется ли сервер единственным или со временем появятся другие серверы, системы хранения и сетевое оборудование? Если инфраструктура будет расти, стоит заранее предусмотреть стойку подходящего размера и возможность организовать кабели.
-
Бюджет. Помимо стоимости сервера, следует учитывать расходы на стойку или шкаф, направляющие, охлаждение помещения и другое оборудование, необходимое для установки и эксплуатации.

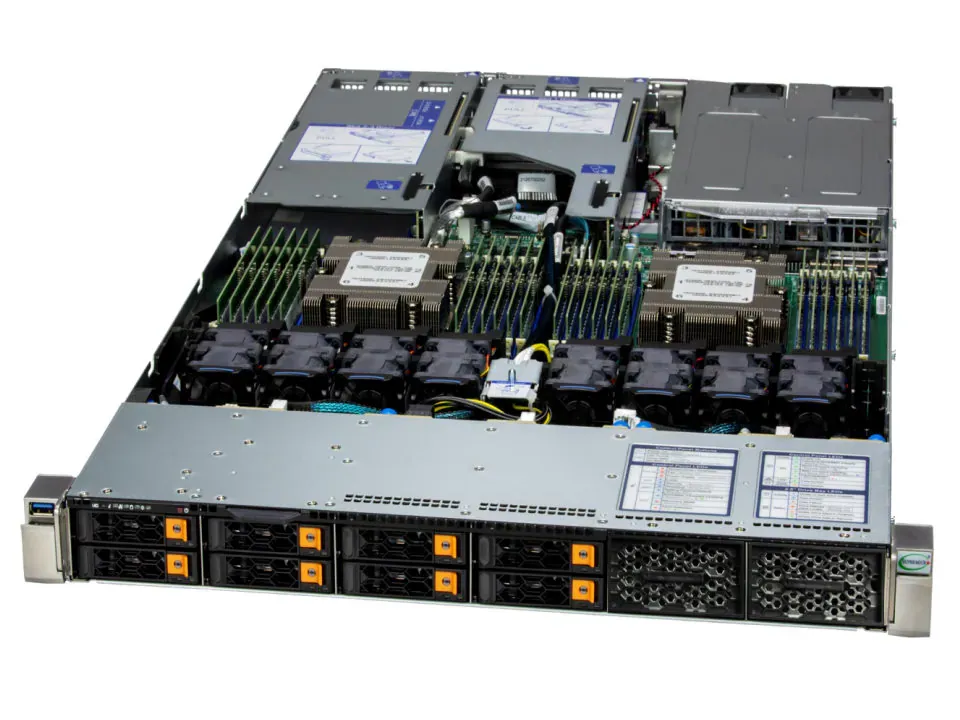

Стоечные серверы 1U
Сервер 1U занимает один юнит и обеспечивает максимальную плотность размещения оборудования в стойке.
Преимущества
Главное преимущество 1U — высокая плотность размещения. По сравнению с моделями 2U и большего размера такие серверы занимают меньше места в стойке, оставляя свободные юниты для другого оборудования.
Когда подойдёт
Форм-фактор 1U подойдёт, если нужно разместить несколько серверов в стойке или сэкономить на аренде места в ЦОДе: стоимость размещения обычно зависит от количества занятых юнитов.
Ограничения
Из-за небольшой высоты компоненты внутри корпуса расположены плотнее, чем в более высоких моделях.
В 1U обычно помещается 2–4 накопителя 3,5″ или 8–10 накопителей 2,5″.
Слотов расширения тоже меньше: обычно в 1U устанавливают от одной до трёх PCIe-плат через райзер. Чаще используются низкопрофильные платы, но некоторые платформы поддерживают и платы полной высоты.
Для охлаждения в 1U используют компактные высокооборотные вентиляторы, поэтому под нагрузкой такие серверы сильно шумят. Их лучше размещать в отдельном техническом помещении.
Модели для плотного размещения оборудования собраны в разделе серверных платформ 1U.

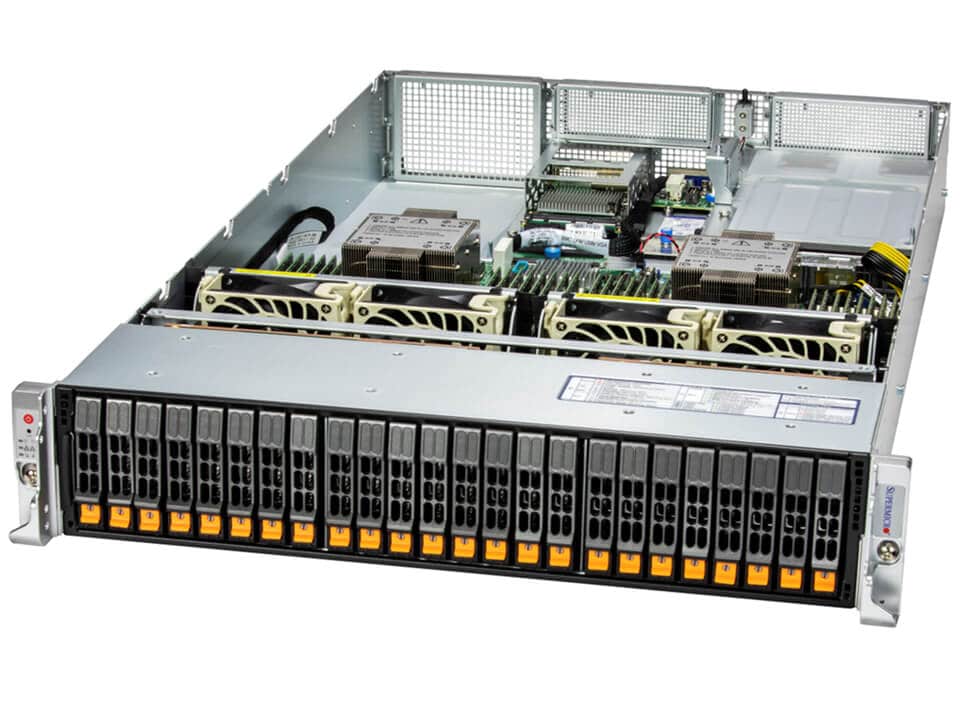

Стоечные серверы 2U
Сервер 2U занимает два юнита. По сравнению с 1U в его корпусе больше места для накопителей, плат расширения и системы охлаждения.
Преимущества
Платформы 2U часто вмещают восемь и более накопителей — больше, чем большинство моделей 1U.
В 2U обычно можно установить от трёх до восьми PCIe-плат через райзеры. Среди них могут быть полноразмерные платы полной высоты и длины: сетевые карты, контроллеры хранения данных и совместимые графические ускорители.
Благодаря большему внутреннему пространству инженеру проще получить доступ к компонентам при обслуживании.
Когда подойдёт
Форм-фактор 2U подойдёт, если важны возможности дальнейшего расширения, а компактность — не главное требование.
Ограничения
Увеличенная высота корпуса не гарантирует более тихую работу. На практике серверы 1U и 2U нередко шумят одинаково, поэтому их размещают в отдельном техническом помещении.
Если требуется больше места для накопителей и плат расширения, обратите внимание на раздел серверных платформ 2U.

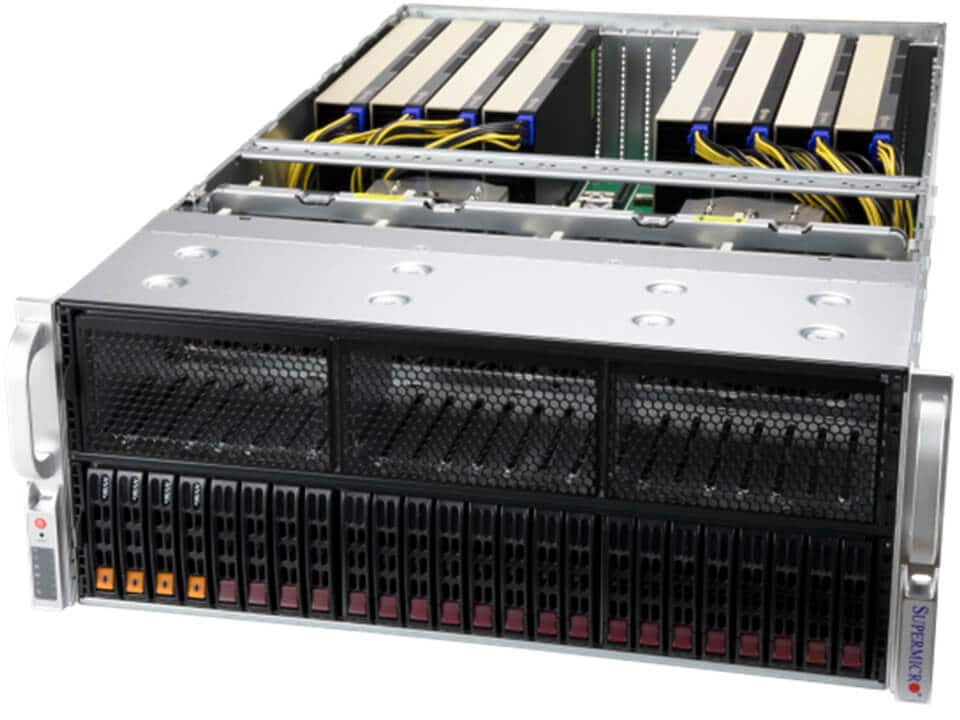

Стоечные серверы 3U–5U
Серверы 3U–5U встречаются реже, чем модели 1U и 2U, и рассчитаны на конфигурации с большим количеством компонентов.
Преимущества
Платформы 3U–5U могут вмещать десятки накопителей и несколько полноразмерных PCIe-плат. Специализированные модели поддерживают до 8–10 двухслотовых видеокарт.
Когда подойдут
Серверные платформы 3U–5U подойдут для дисковых хранилищ, систем с несколькими полноразмерными платами, включая графические ускорители, и других конфигураций, которые не помещаются в 1U или 2U.
Такие серверы занимают больше места в стойке или шкафу и снижают плотность размещения оборудования. В ЦОДах с оплатой за каждый юнит увеличивается и стоимость аренды.

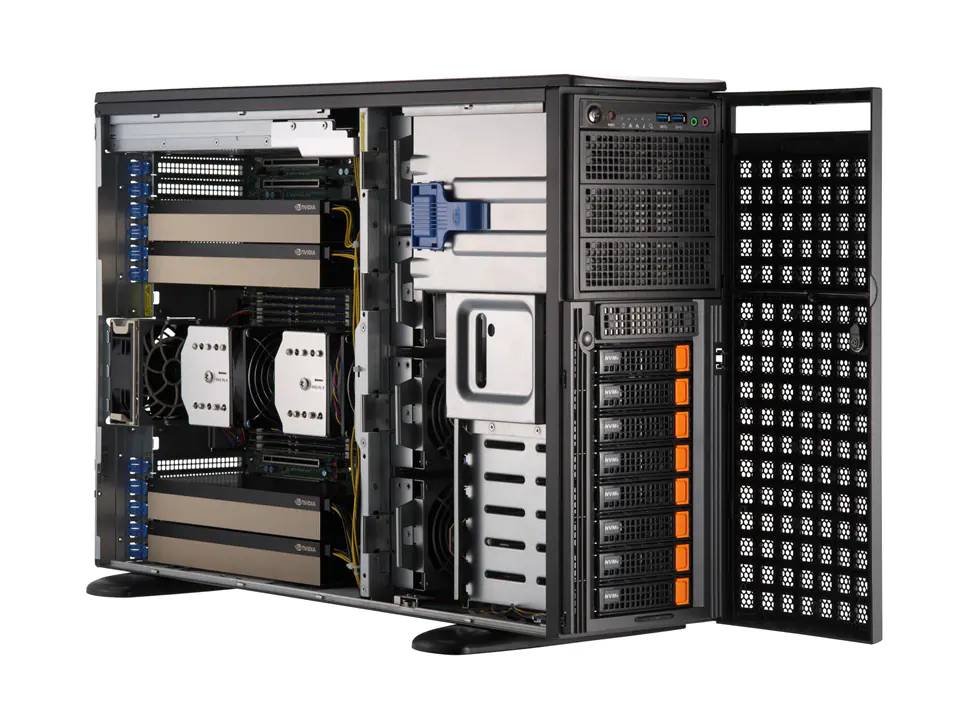

Башенные серверы Tower
Башенному серверу не требуется серверная стойка или шкаф. Для него проще подобрать место в офисе или небольшом техническом помещении.
Преимущества
В корпусе Tower достаточно места для накопителей и полноразмерных плат расширения. До компонентов проще добраться при обслуживании: достаточно снять боковую панель.
В башенных корпусах обычно используют более крупные вентиляторы, чем в стоечных серверах 1U и 2U. Поэтому Tower часто работает тише, хотя уровень шума зависит от платформы и комплектации.
Когда подойдёт
Tower подойдёт, если в офисе или техническом помещении нет серверной стойки либо места для неё. Его также стоит рассмотреть, если в будущем потребуется добавить накопители или платы расширения.
Установка в стойку
Некоторые модели Tower возможно установить в стойку или шкаф. Например, для стоечного монтажа 4-юнитового корпуса Supermicro SC747BTS-R2K20BP выпускаются рельсы Supermicro MCP-290-00059-0B. Если совместимых направляющих нет, башенный сервер можно установить на полку, подходящую по размерам и нагрузке.
Ограничения
Tower занимает место на полу или столе. Несколько башенных серверов сложнее компактно разместить, организовать их кабели и защитить от постороннего доступа.
Сделали выбор в пользу Tower? Посмотрите башенные серверные платформы в каталоге e2e4.
Сравнение форм-факторов серверов
Примеры выбора форм-фактора
Рассмотрим несколько типичных ситуаций из жизни. Это частые, но не универсальные рекомендации: окончательный выбор зависит от конфигурации сервера и условий размещения.
- Небольшой офис без серверной. В офисе работают 5–10 человек, отдельной серверной и стойки нет, а ИТ-специалист — приходящий аутсорсер. Для одного сервера в такой ситуации подойдёт Tower: его устанавливают на полу или столе. При выборе платформы стоит обратить внимание на уровень шума, поскольку оборудование будет находиться рядом с рабочими местами.
- Замена сервера в собственной серверной. В компании 30–50 сотрудников работают в 1С, используют корпоративный портал и файловое хранилище. Устаревший сервер заменяют новой платформой, рассчитанной на восемь накопителей и дополнительную сетевую карту. Поскольку в серверной уже установлена стойка, для такой конфигурации подойдёт 2U: в корпусе достаточно места для дисков и платы расширения.
- Отказоустойчивый веб-проект в ЦОДе. Приложение работает на четырёх физических серверах: при отказе одного узла нагрузку принимают остальные. Заменить их одним более мощным сервером нельзя — система потеряет отказоустойчивость. Если для каждого узла достаточно платформы 1U, четыре сервера займут четыре юнита. При размещении в ЦОДе это сократит расходы на аренду по сравнению с более высокими корпусами.
- Сервер с несколькими графическими ускорителями. Компания разворачивает локальную систему для работы с ИИ и планирует установить несколько полноразмерных видеокарт. Если GPU-ускорители, блоки питания и система охлаждения не помещаются в 2U, потребуется платформа 3U, 4U или 5U.
Частые ошибки при выборе форм-фактора
Ошибки при выборе корпуса часто обнаруживаются уже после установки: в сервере не остаётся места для новых компонентов, шум мешает сотрудникам, а оборудование занимает больше площади, чем планировалось. Разберём три такие ситуации и дадим рекомендации, как их избежать.
Нет запаса для расширения
Компания выбирает сервер в форм-факторе 1U, в котором сразу заняты все дисковые отсеки и слоты расширения. Добавить накопители, контроллеры или другие компоненты в дальнейшем не получится.
Решение: при выборе корпуса нужно предусмотреть свободные отсеки и слоты расширения.
Стоечный сервер без стойки или шкафа
Если стойки или шкафа нет, сервер размещают на столе, тумбе или даже подоконнике. При таком размещении нужно следить, чтобы вентиляционные отверстия не были перекрыты. Кроме того, сложнее организовать кабели и защитить сервер от случайных повреждений. К тому же шум от вентиляторов будет мешать сотрудникам.
Решение: постоянное место для сервера нужно определить до его покупки. Расходы на стойку или шкаф следует включить в бюджет, а если устанавливать их негде — рассмотреть Tower.
Tower без учёта роста инфраструктуры
Один башенный сервер легко разместить отдельно. Но когда их становится несколько, оборудование занимает больше места, а организовать кабели и обслуживание становится сложнее.
Решение: если парк серверов будет расти, стоит заранее рассмотреть стойку или закрытый шкаф.
Как выбрать форм-фактор сервера
Серверную платформу и её форм-фактор выбирают с учётом требований к конфигурации и условий размещения сервера. 1U экономит место в стойке или шкафу, в 2U больше места для накопителей и плат расширения, а корпуса 3U–5U подходят для конфигураций, которые не помещаются в 1U или 2U. Tower не требует стойки, хотя отдельные башенные модели поддерживают и стоечный монтаж.
При выборе серверной платформы нужно учитывать не только её форм-фактор, но и другие характеристики: количество отсеков и слотов расширения, поддержку горячей замены накопителей и резервных блоков питания.
Подходящие модели вы найдёте в каталоге серверных платформ. С выбором конфигурации помогут наши менеджеры.
